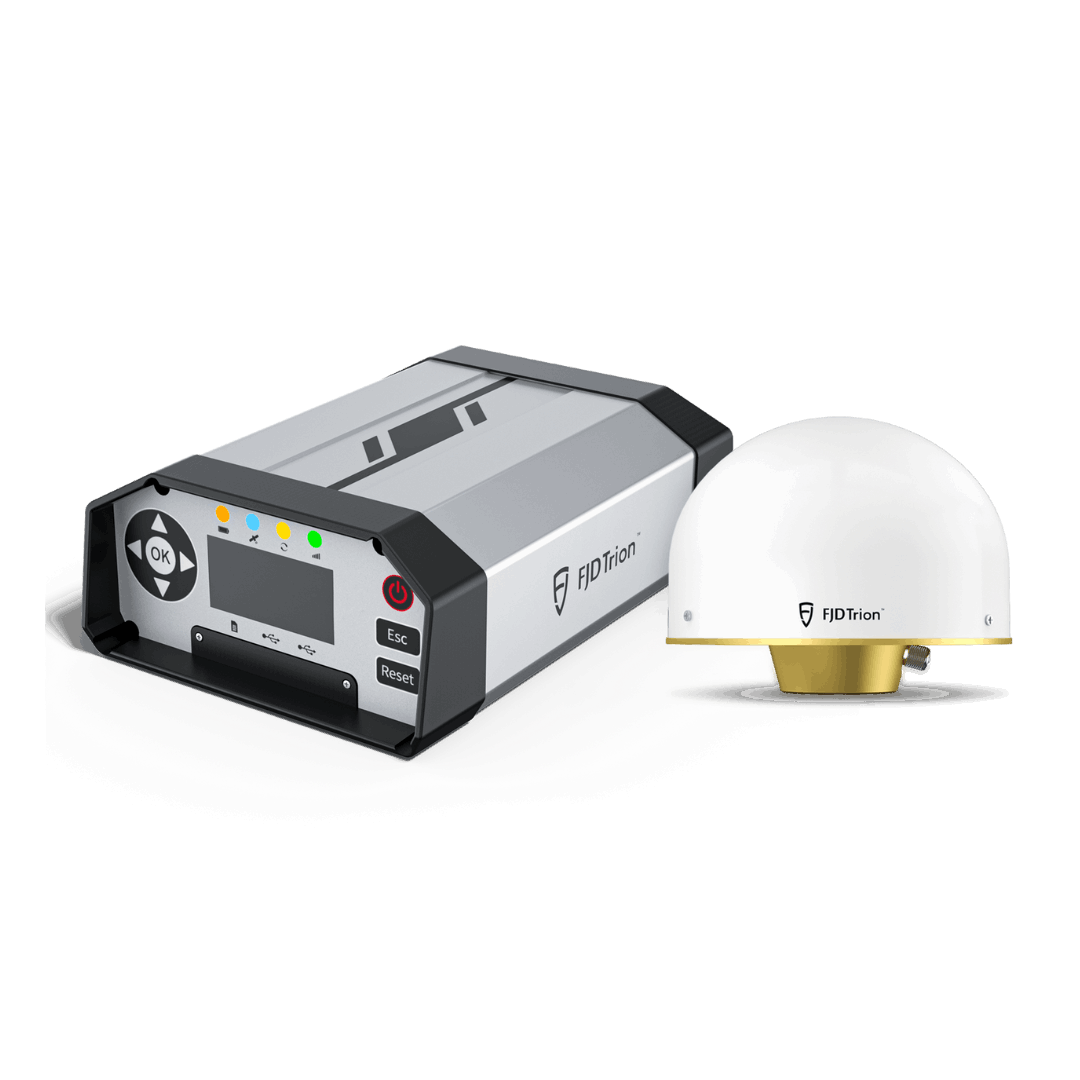

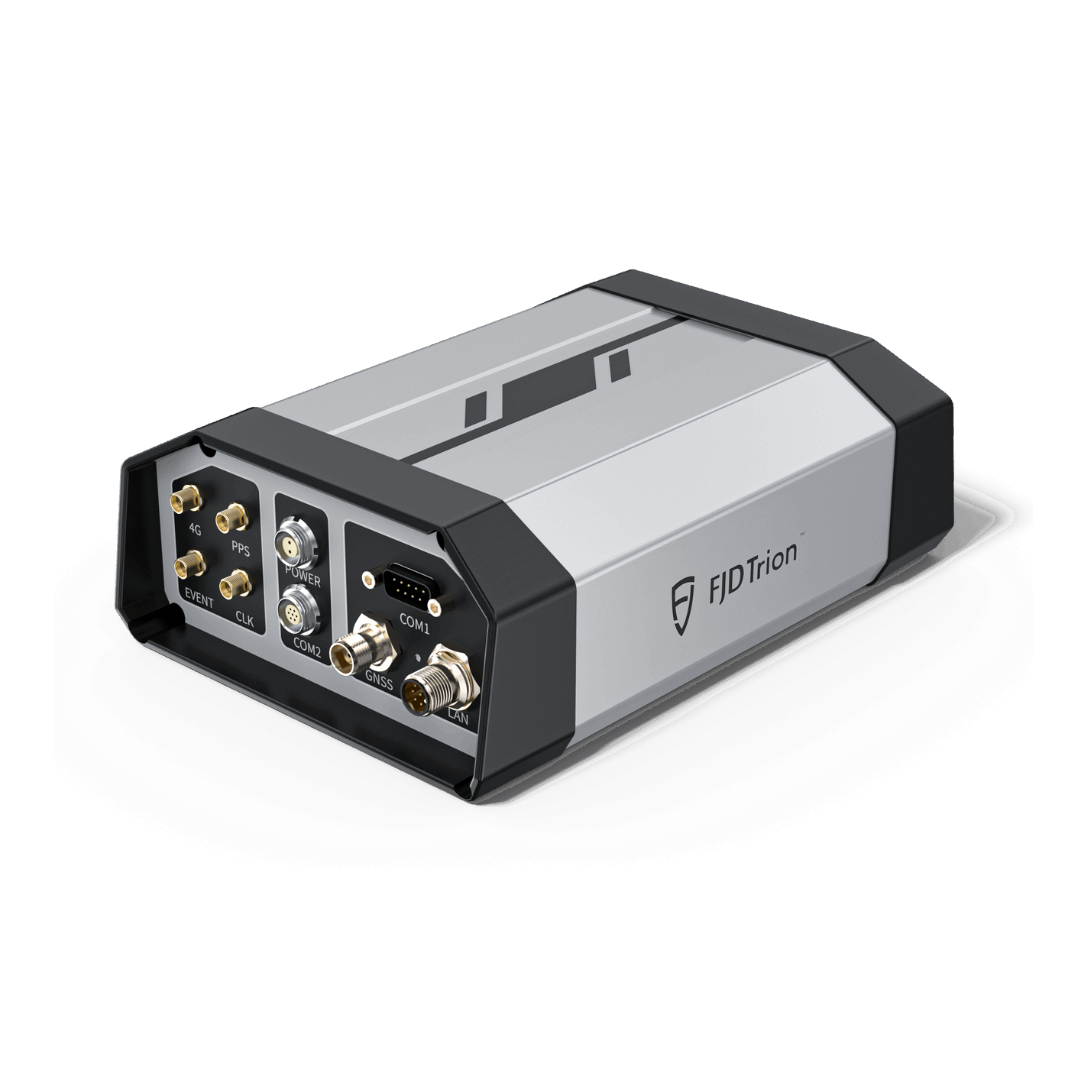

FJD Trion N10 CORS-SYSTEM
Högpresterande GNSS CORS-system som ger snabba, stabila och noggranna RTK-korrigeringar för jordbruk, lantmäteri och robotik.

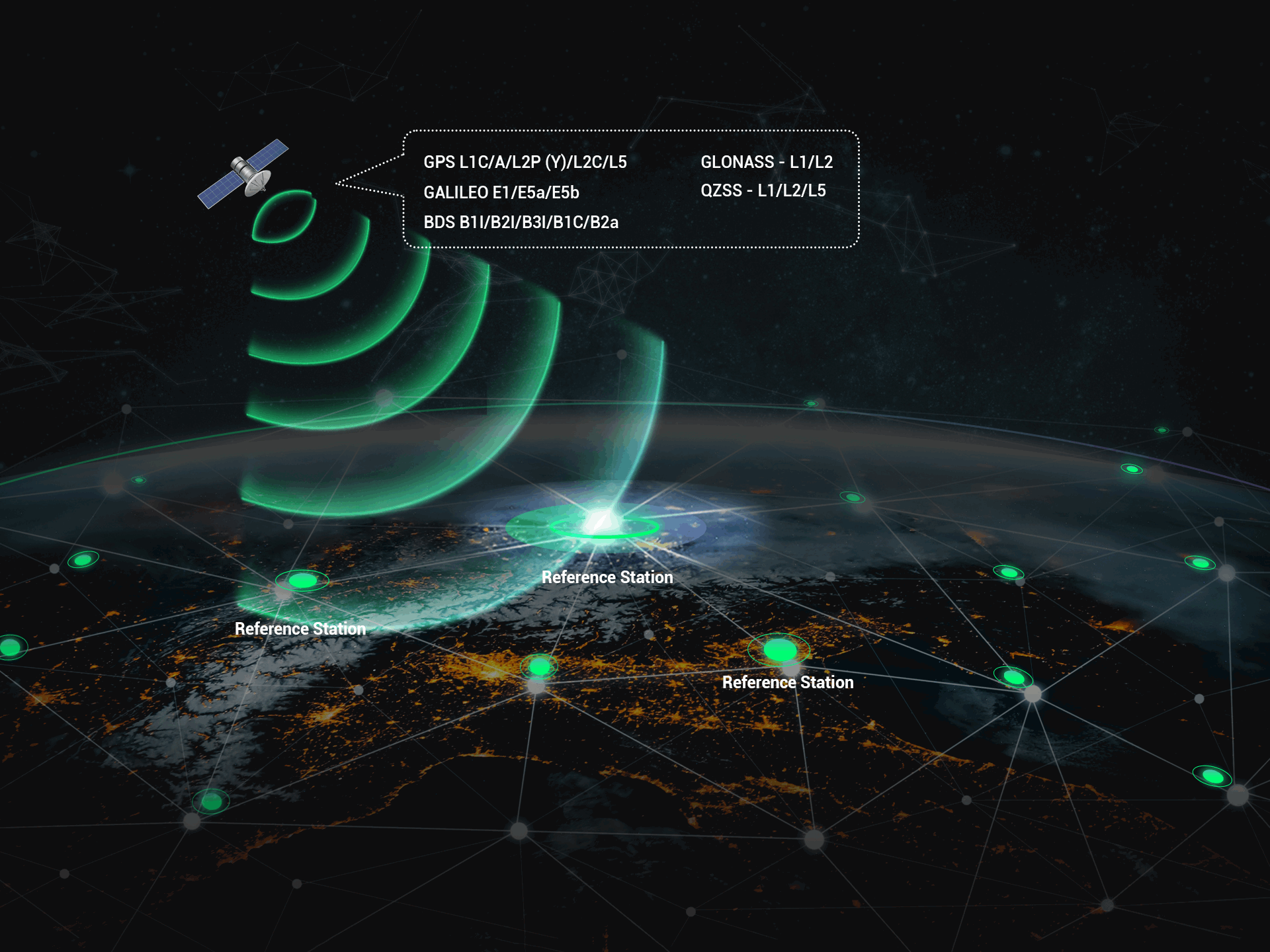

- Multikonstellation och multifrekvens: Stöder GPS, GLONASS, Galileo, BDS och QZSS över 16 frekvensband.

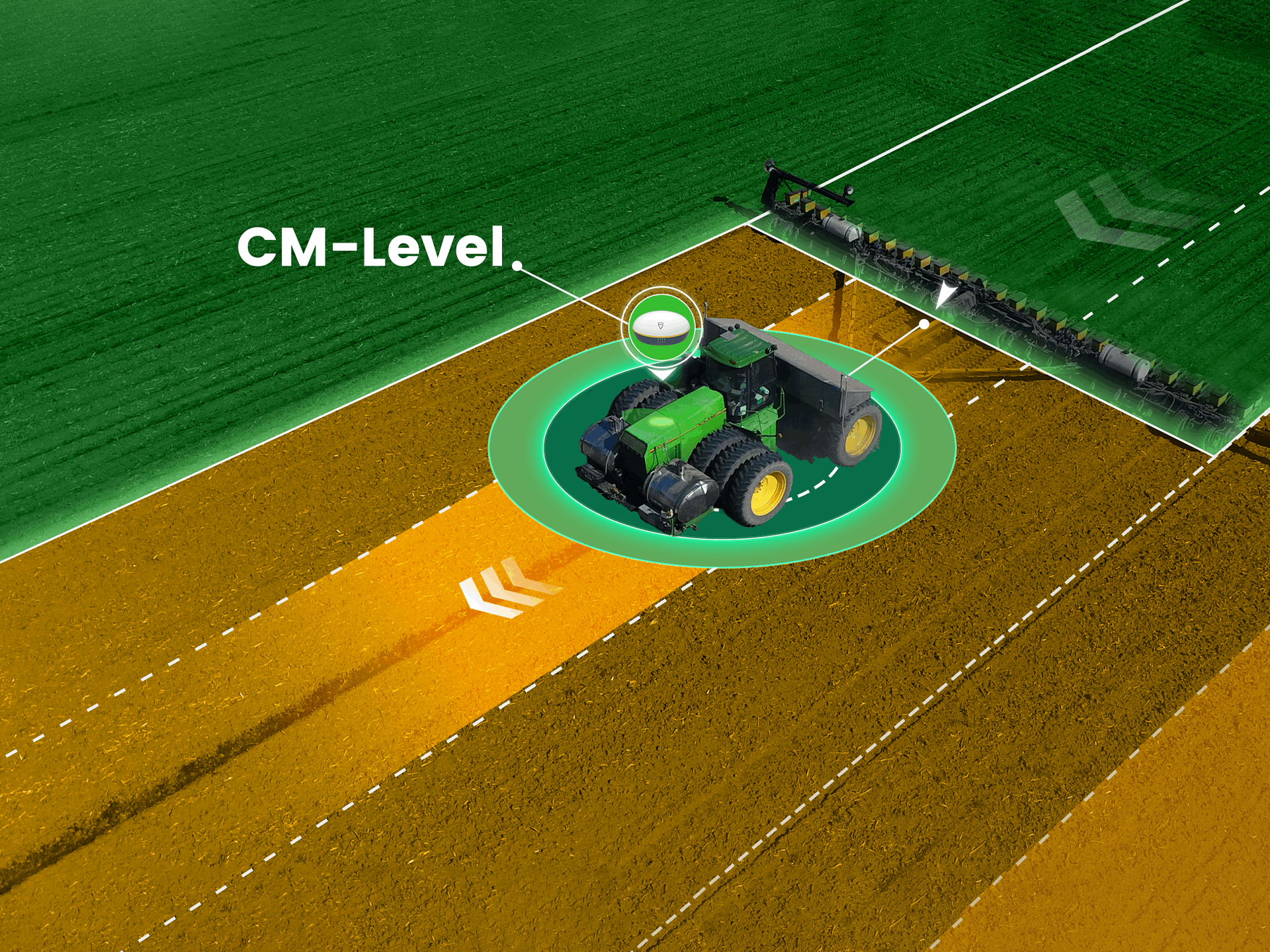

- Noggrannhet på centimeternivå: Stöder enskild RTK och VRS, horisontell noggrannhet bättre än 2 cm, vertikal noggrannhet bättre än 5 cm.

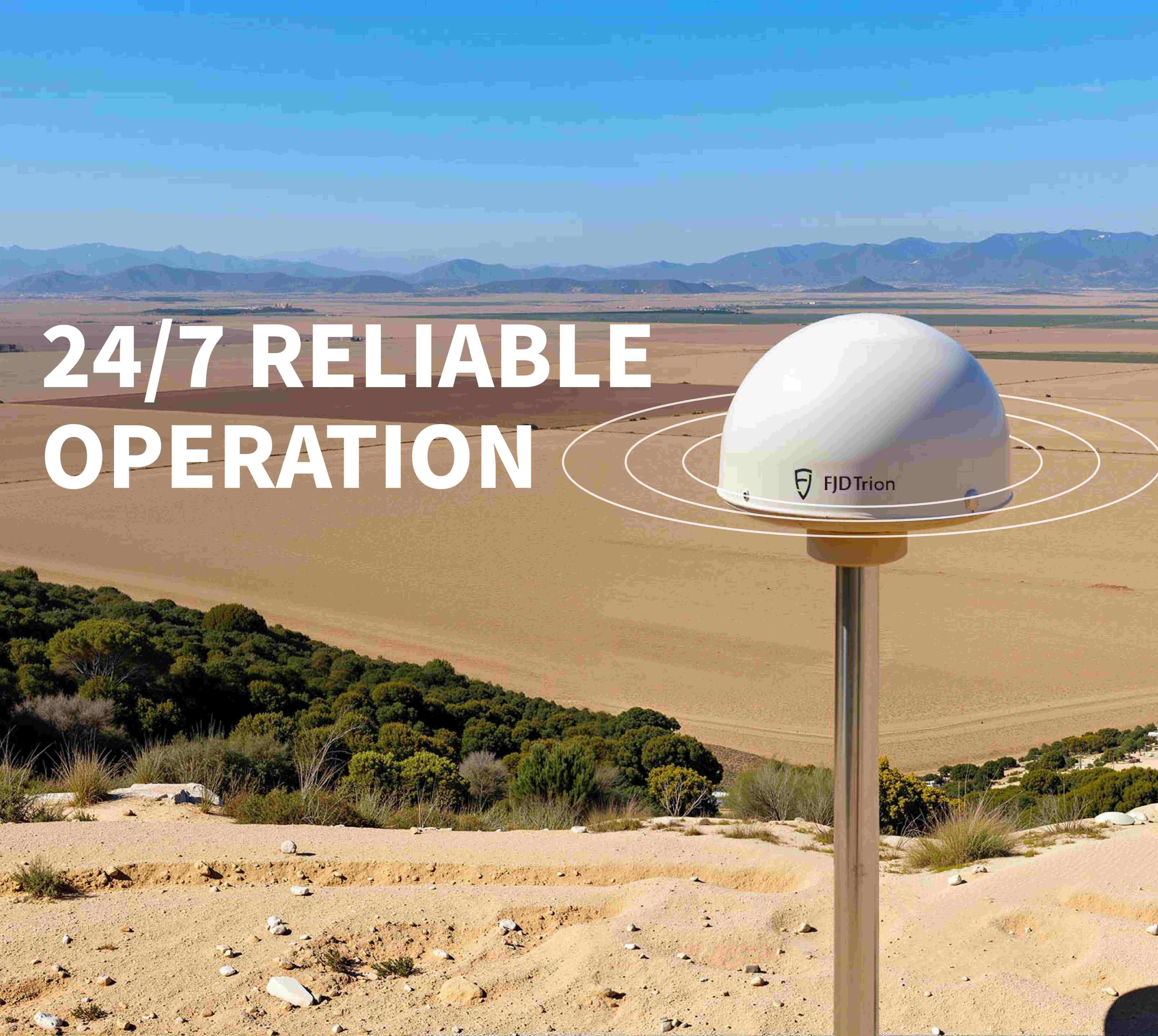

- Tillförlitlig drift dygnet runt: Kontinuerlig korrigeringsdatatjänst, med ett inbyggt batteri som stöder ≥24 timmars backup och MTBF ≥25 000 timmar.

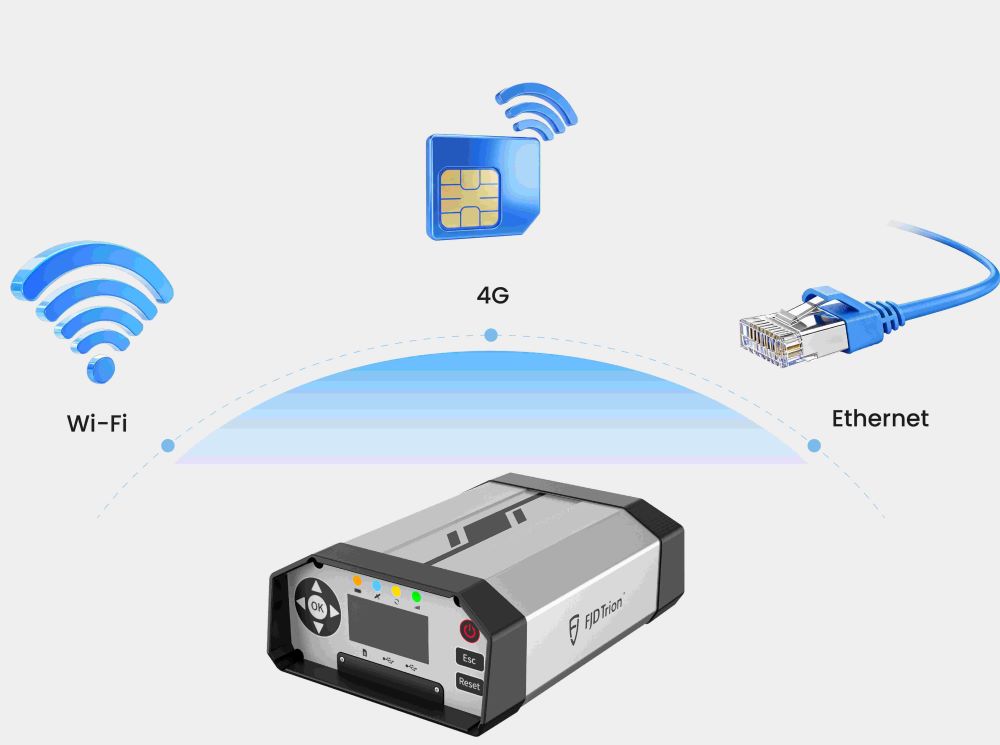

- Mångsidig nätverksanslutning: Stöder Ethernet, 4G och Wi-Fi, automatisk redundans och säkerhetskopiering, vilket säkerställer oavbruten dataöverföring.

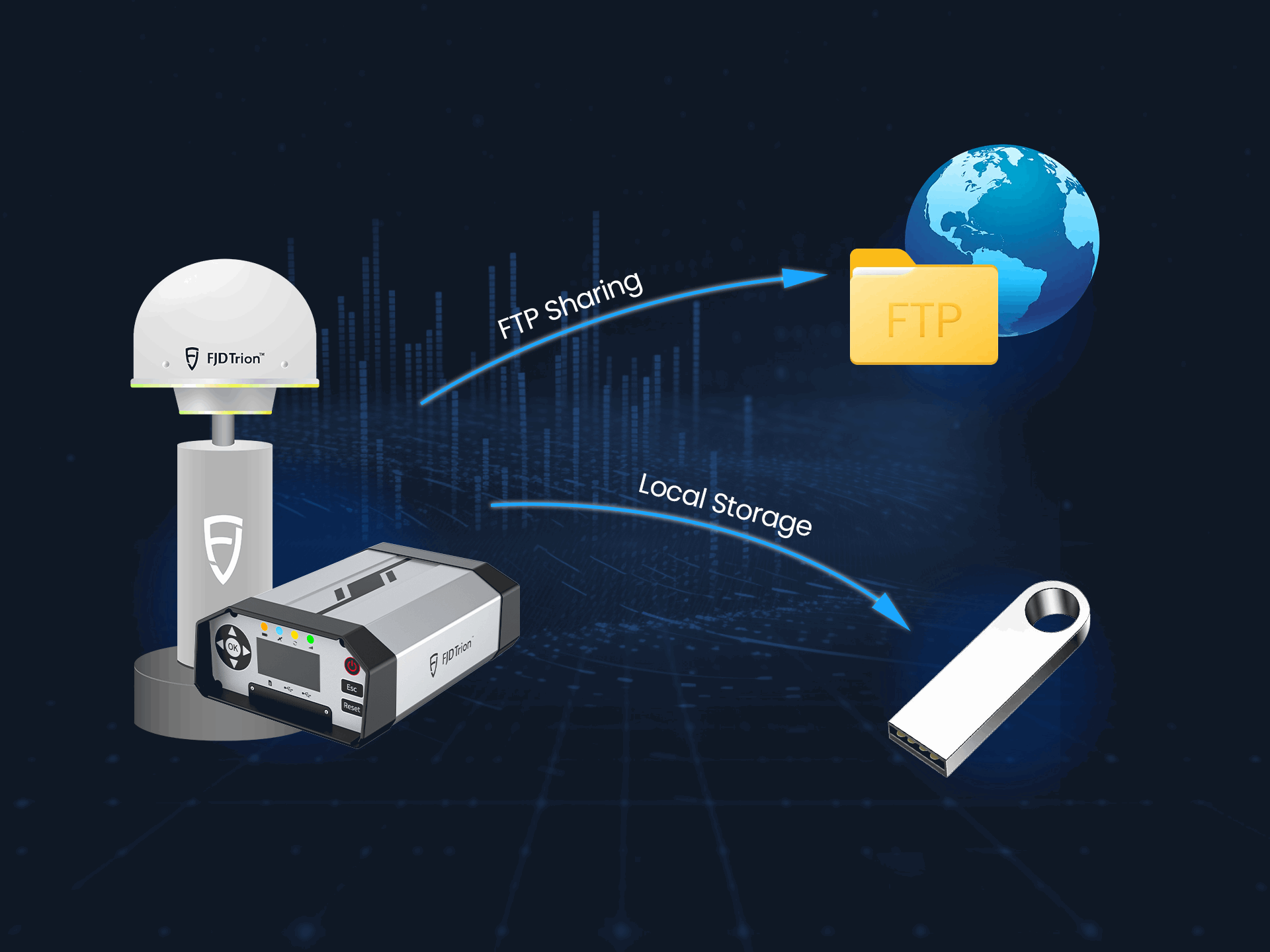

- Smart datahantering: Har inbyggd FTP-push för rådata i observationen och lokal cyklisk lagring för att säkerställa effektiv överföring och säker säkerhetskopiering.
Get it between -
Fördel
Precision och effektivitet
FJD Trion N10 GNSS CORS-systemet levererar snabba och stabila RTK-korrigeringar med centimeternivånoggrannhet. Stöd för flera konstellationer och flera frekvenser säkerställer tillförlitlig positionering för jordbruk, lantmäteri och robotapplikationer.

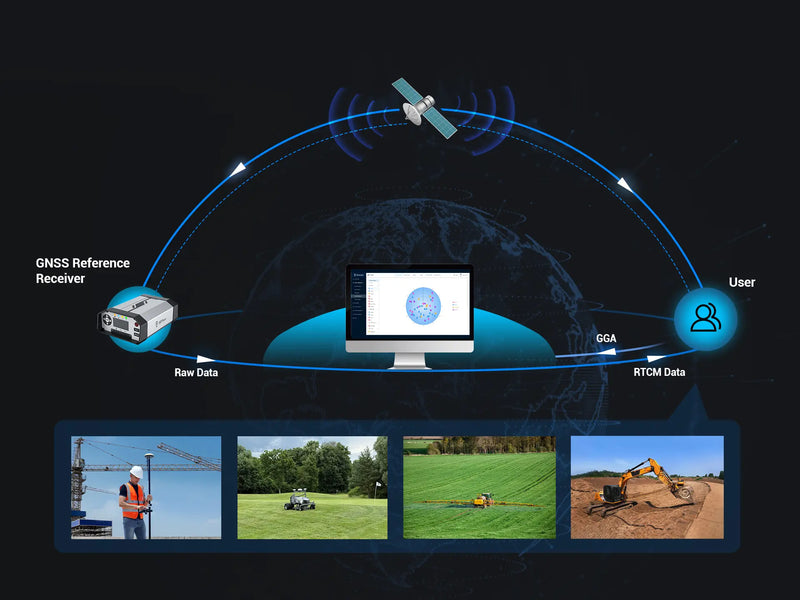

Kompatibilitet och hastighet
Systemet är helt kompatibelt med vanliga RTK-enheter och stöder protokollen RTCM2.x/3.x och NTRIP. Snabb installation och sömlös anslutning gör integrationen effektiv för professionella GNSS-nätverk.
Förvaltning och underhåll
Förenkla stationsdriften med fjärrhantering via FLBS-plattformen. Automatiska aviseringar, NTRIP-kontohantering och säkerhetskopiering av data minskar driftstopp och underhållskostnader, vilket säkerställer tillförlitlig prestanda för CORS-nätverket.
Specifikationer
Systemfunktioner och anslutning
| Signal | BDS B1I/B2I/B3I/B1C/B2a GPS L1C/A/L2P (Y)/L2C/L5 GLONASS L1/L2 Galileo E1/E5a/E5b QZSS L1/L2/L5 |
| Enpunktsposition (RMS) | Horisontellt: 1,5 m Vertikalt: 2,5 m |
| RTK (RMS) | Horisontellt: 0,8 cm + 1 ppm Vertikalt: 1,5 cm + 1 ppm |
| Statisk efterbehandling (RMS) | Horisontellt: 2,5 mm + 1 ppm Vertikalt: 5,0 mm + 1 ppm |
| Uppdateringsfrekvens | Upp till 5 Hz |
| Protokoll | NMEA-0183, RTCM2.x/3.x |
| Nätverksprotokoll | NTRIP/TCP |
Driftsmiljö
| Driftstemperatur | -40°C ~ +65°C |
| Förvaringstemperatur | -40°C ~ +80°C |
| IP-betyg | IP67 |
Strömförsörjning
| Inspänning | AC 90–260 V DC 9–36 V |
| Strömförbrukning (standard) | 5W |
Översikt över paketets innehåll
Följande listor beskriver de kompletta komponenterna som ingår i FJD N10 GNSS-referensmottagarsystemet och Choke Ring-antennen. Varje artikel är noggrant förpackad för att säkerställa säker leverans och smidig installation, och inkluderar alla nödvändiga tillbehör, kablar och dokumentation som krävs för omedelbar driftsättning och drift. För en närmare titt, vänligen titta på vår N10-produktförpackningsvideo, som demonstrerar uppackningen och alla inkluderade komponenter.
Mottagarens packlista

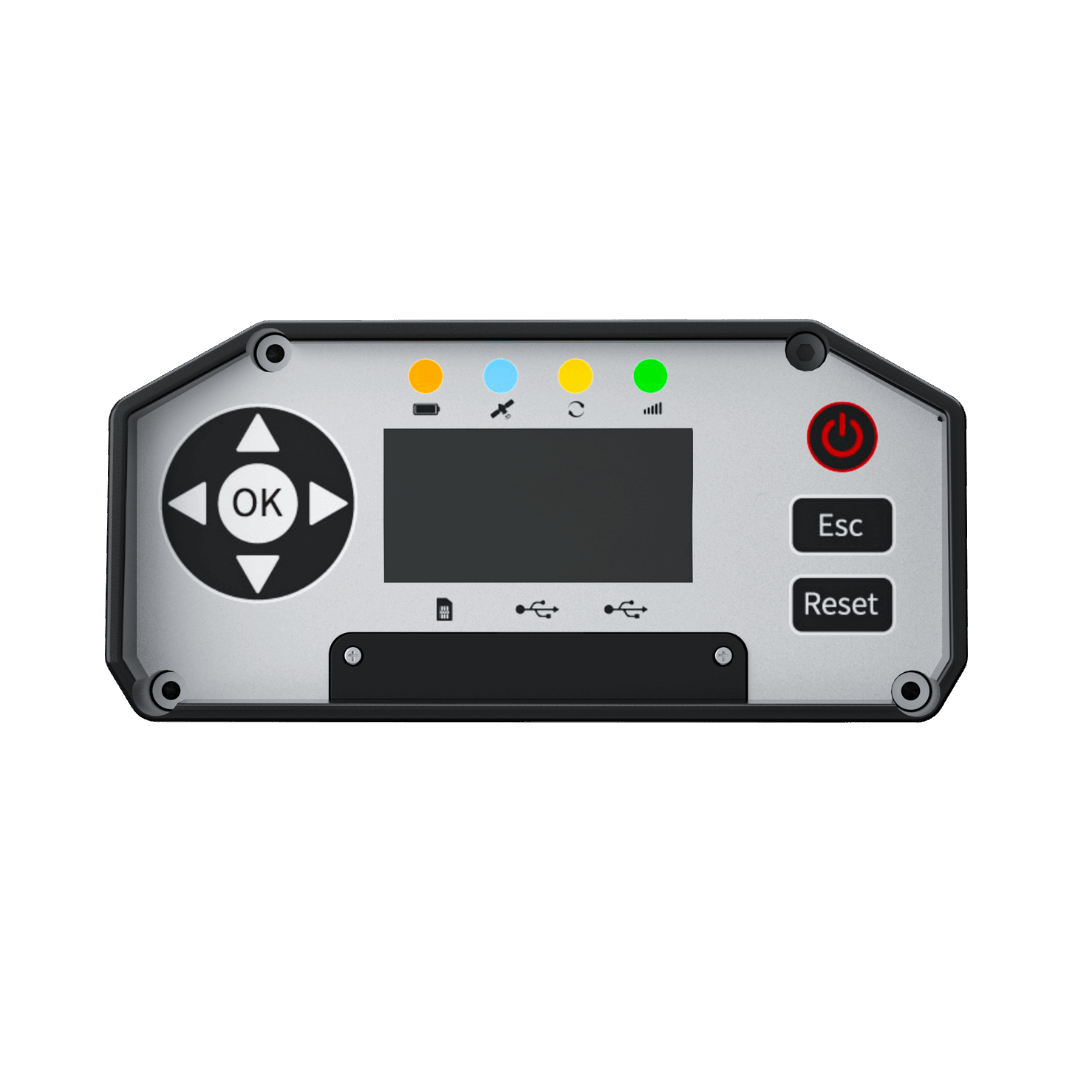

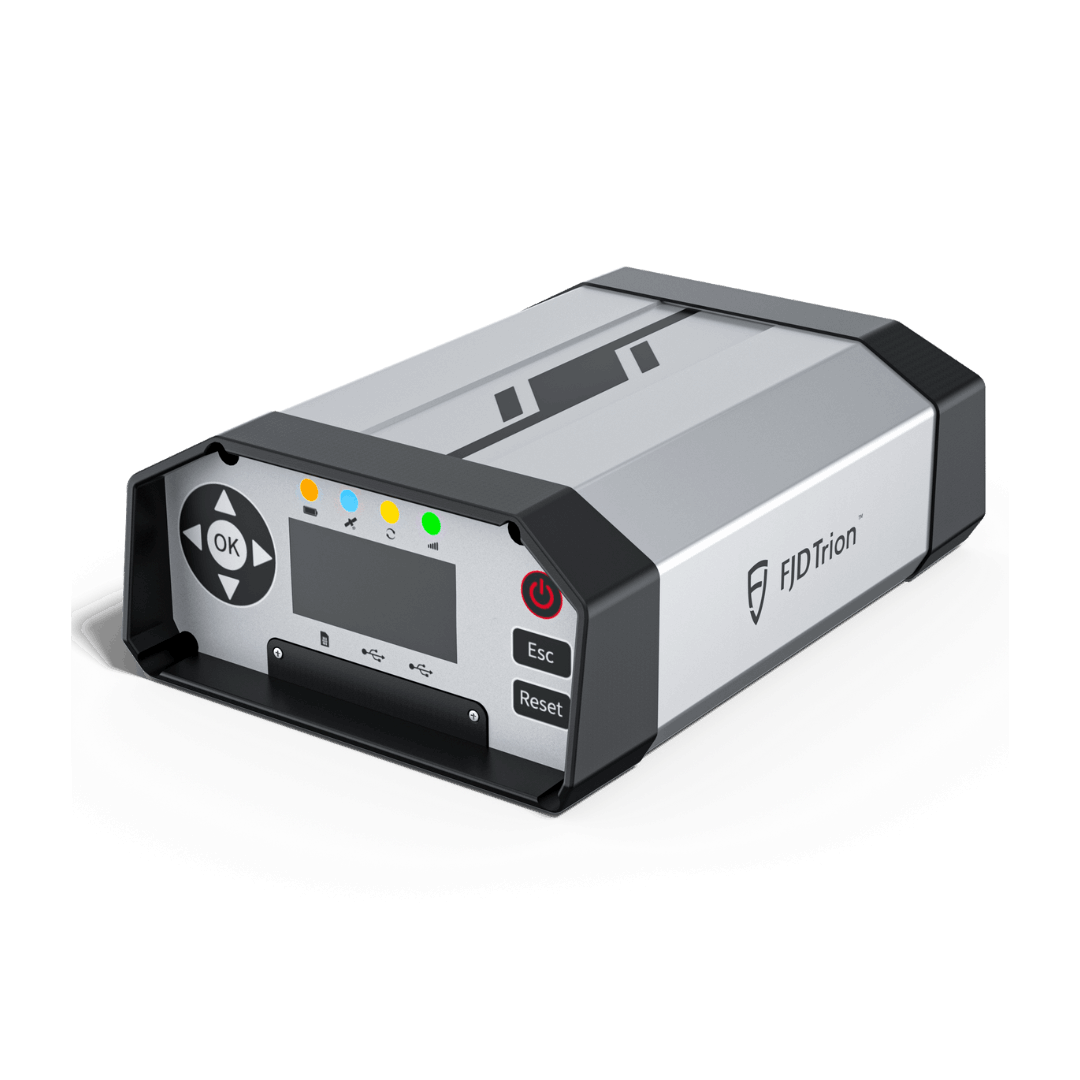

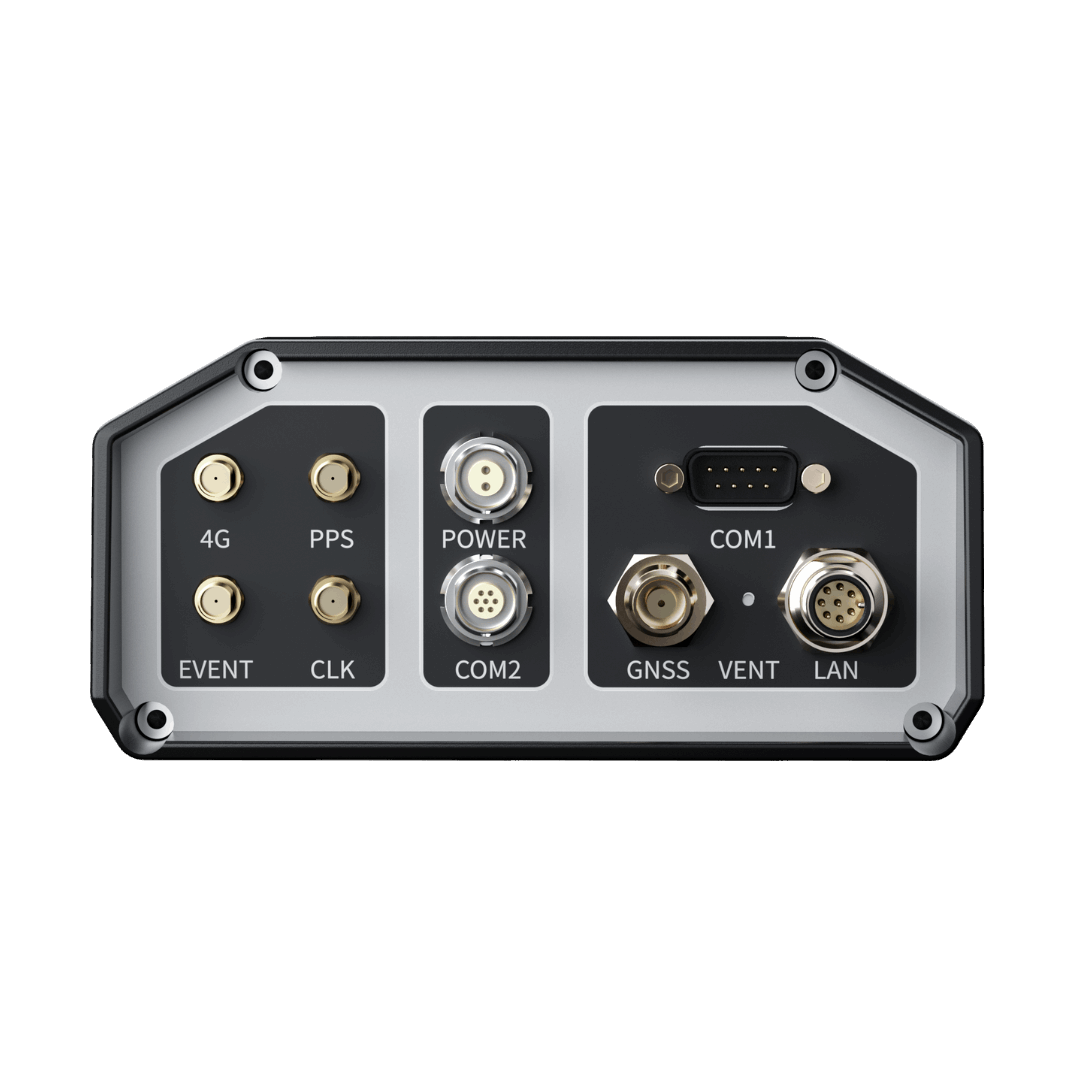

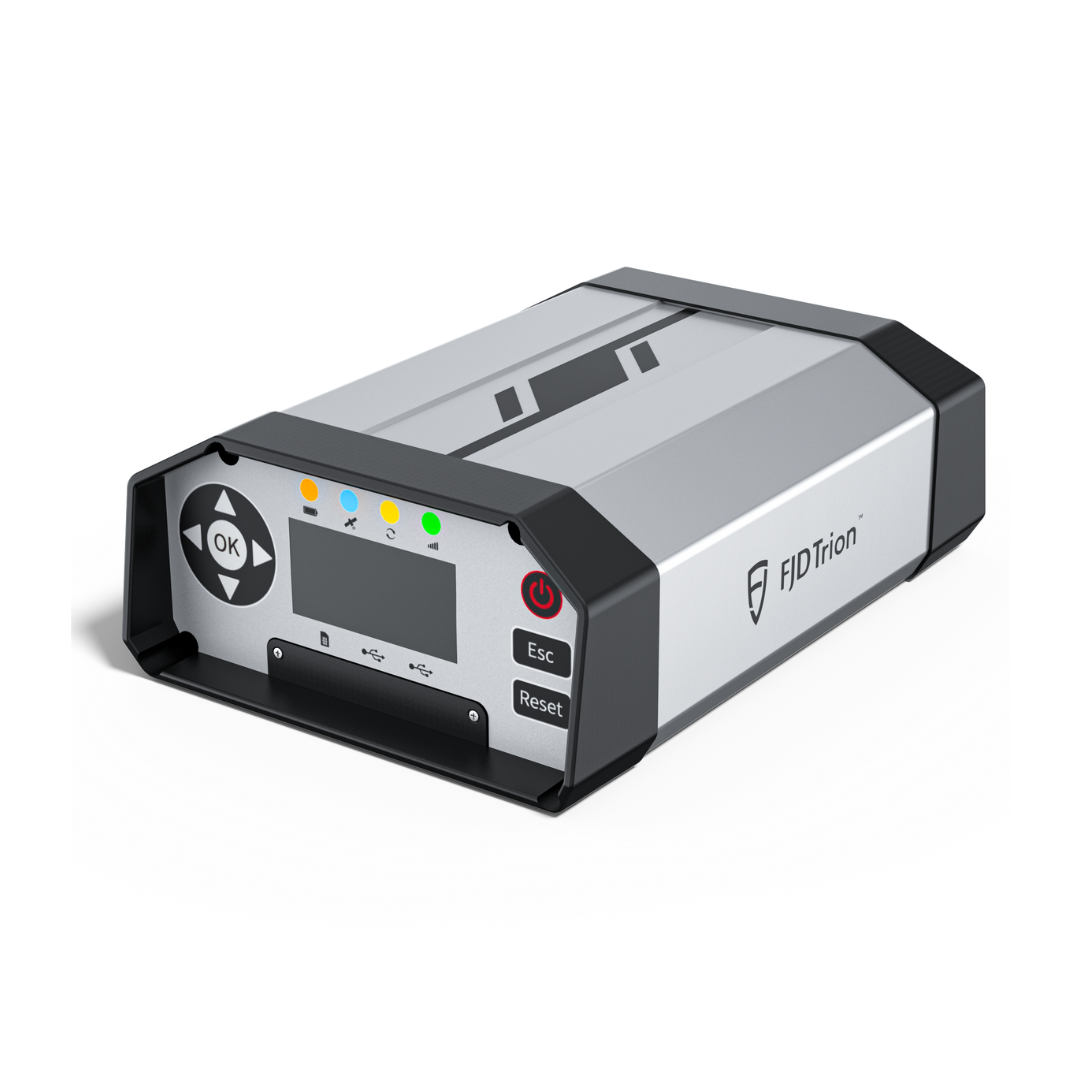

N10 GNSS-referensmottagare *1

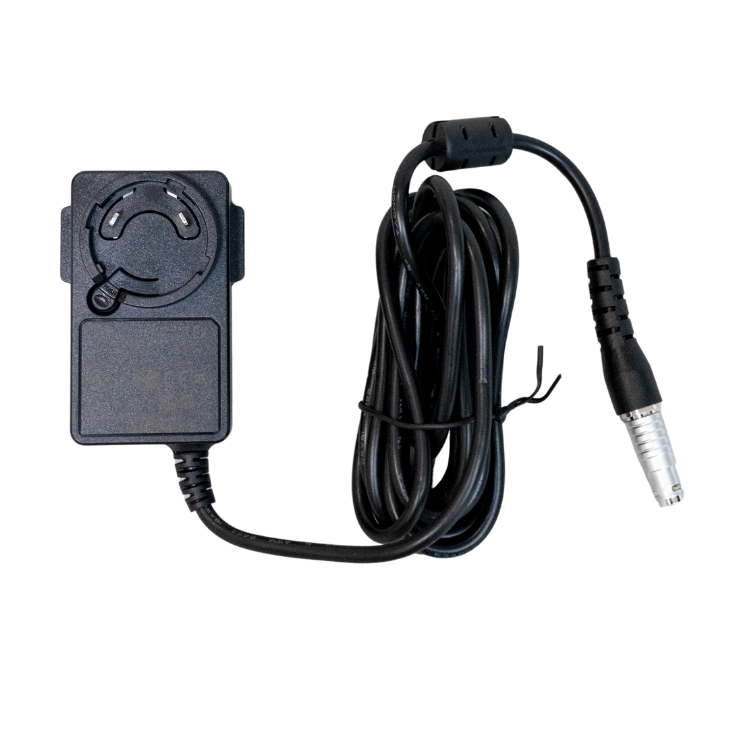

Strömadapter *1

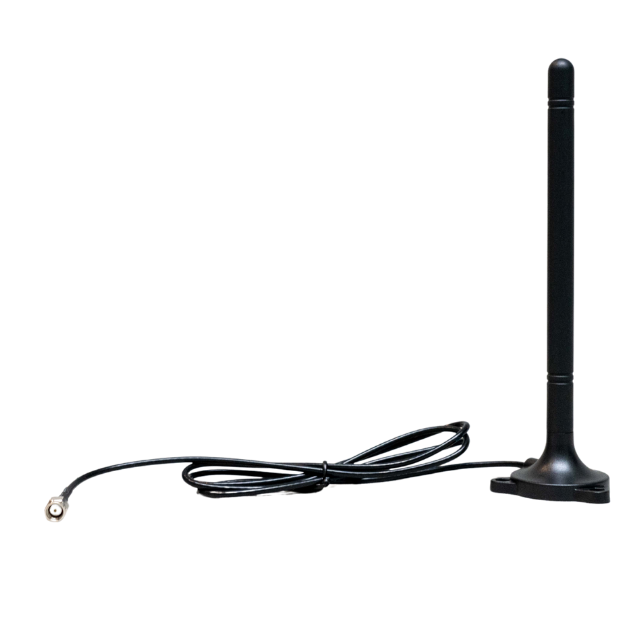

4G-antenn * 1

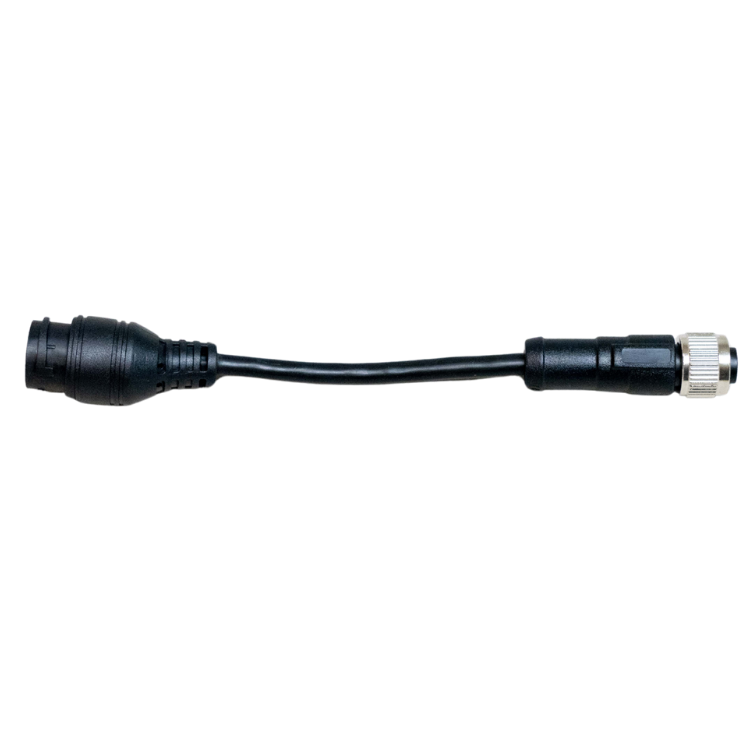

LAN-kabel *1

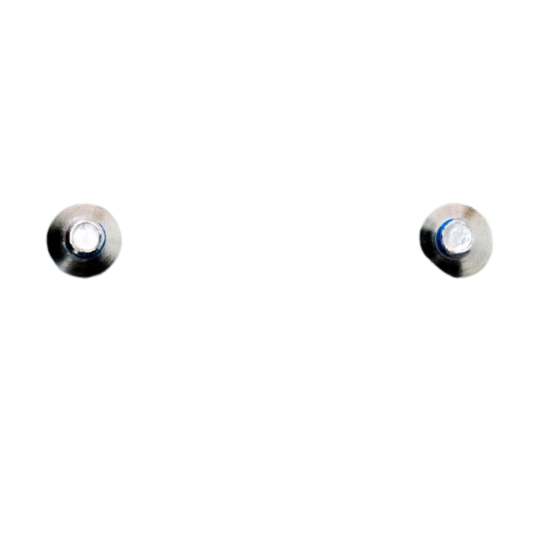

M3 insexskruvar *2
M3 insexskruvar *2

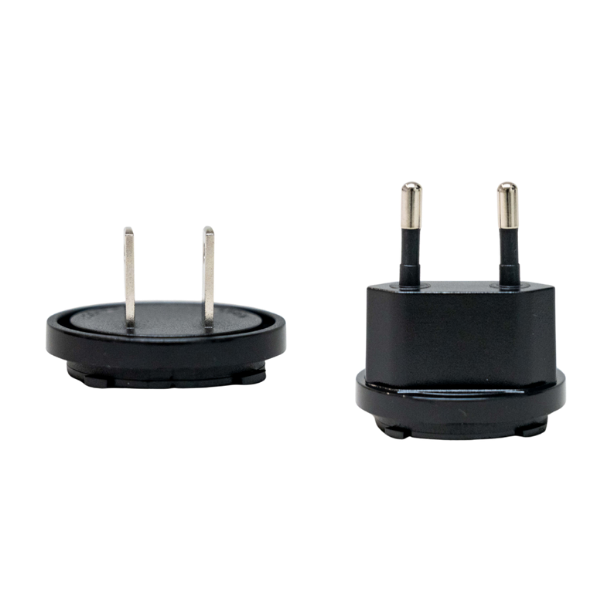

Amerikansk kontakt / Brittisk kontakt (välj ett) * 1

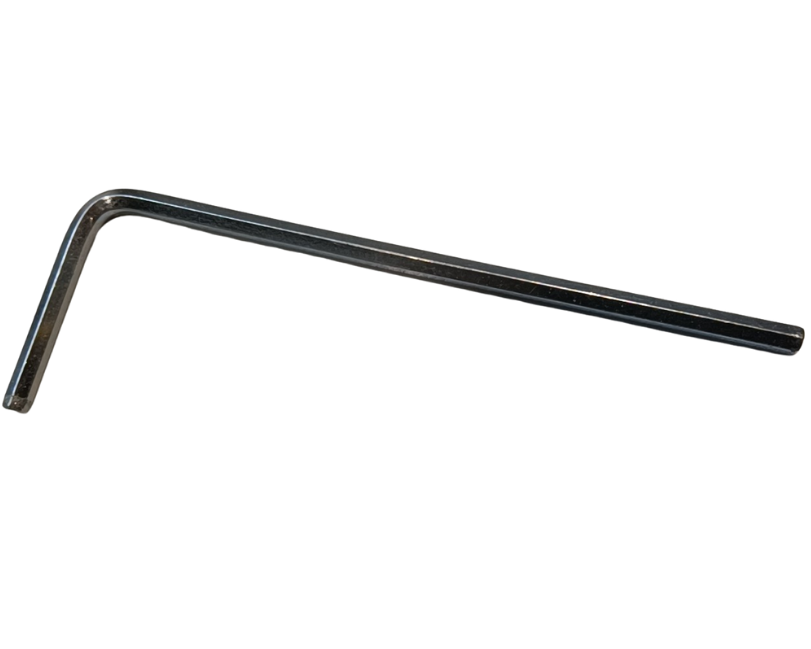

Sexkantsnyckel *1
Snabbstartsguide *1
Garantikort *1

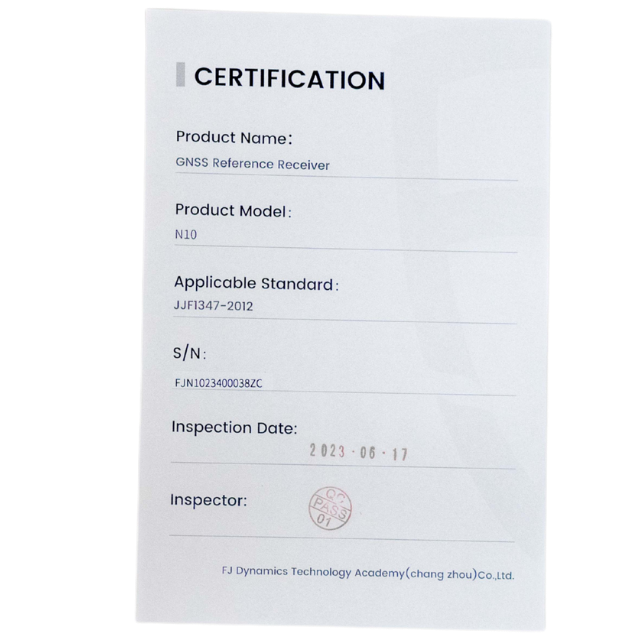

Certifiering *1
Packlista för choke-ringantenn

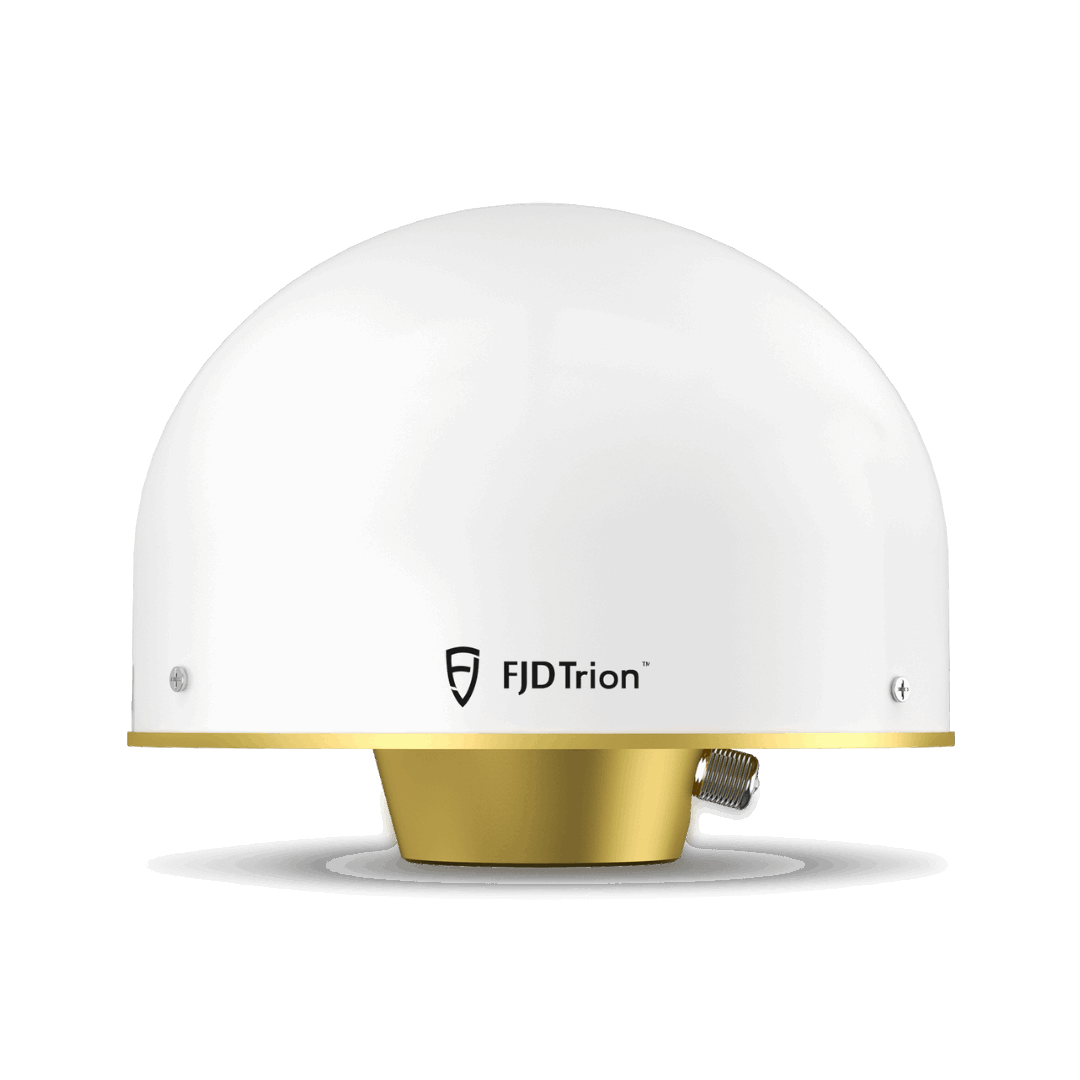

Choke Ring-antenn *1

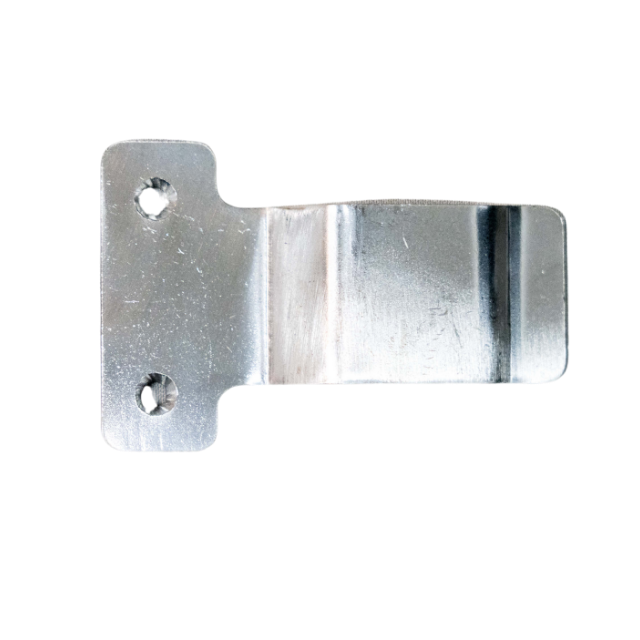

Klipp *1

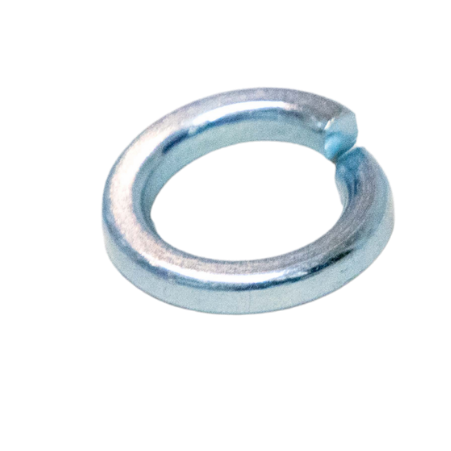

Fjäderbricka *1

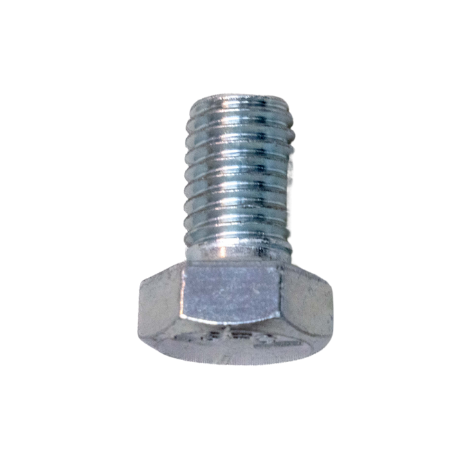

Bult *1

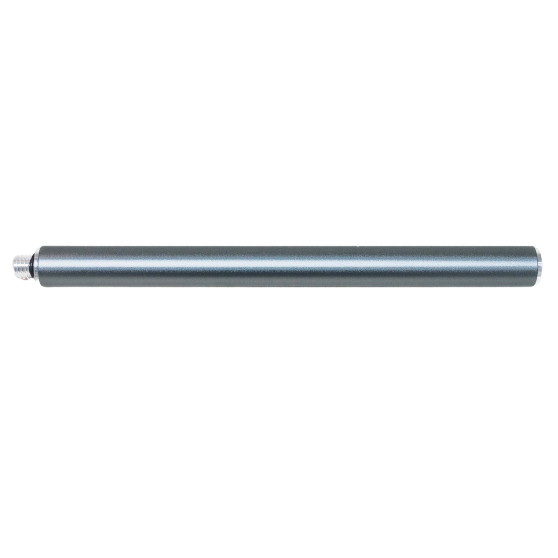

Aluminiumrör *1

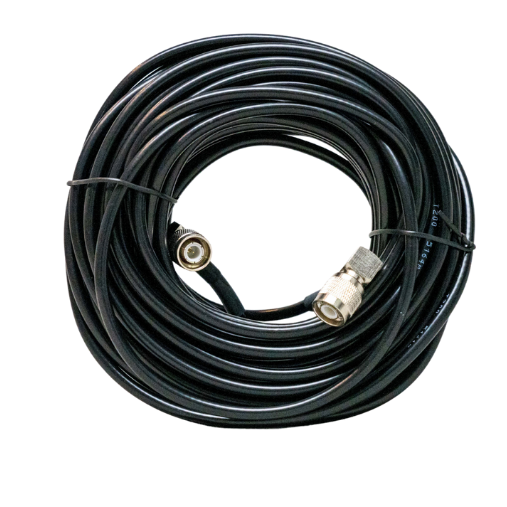

Matare *1
Certifiering *1

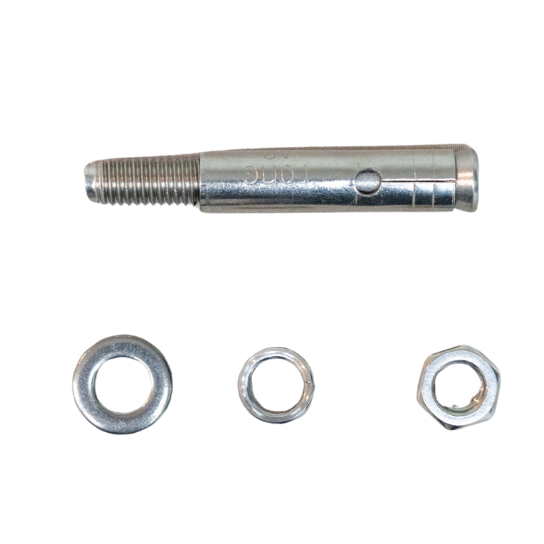

Expansionsbult *4

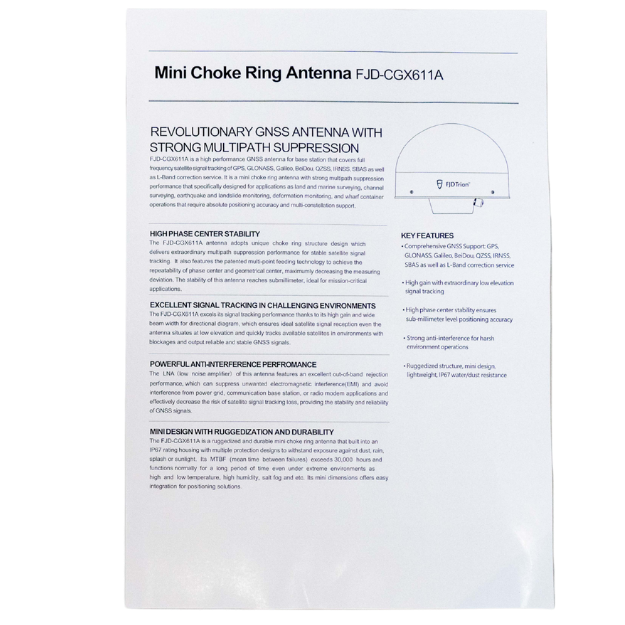

Användarmanual *1
Ladda ner
Vanliga frågor
Skicka RTK-signaler via nätverket – oroa dig inte för avståndsbegränsningar eller terränghinder. Fokusera på din terminals datorkraft – se till att den levererar den noggrannhet du behöver under rådande signalförhållanden. Håll dig inom 30 km för att säkerställa stabil positionering och tillförlitlig prestanda. Använd den i de flesta precisionsscenarier med tillförsikt!
Placera GNSS-antennen i ett öppet område – håll den fri från hinder och störningar. Håll minst 300 m avstånd från föremål som kan orsaka signalstörningar. Säkerställ en siktlinje för satelliten med en elevationsvinkel större än 10°. Montera GNSS-antennen vertikalt – installera den aldrig i en vinkel.
Observera att N10 vanligtvis förbrukar 5 W. Räkna med cirka 3,6 kWh per månad och cirka 43,8 kWh per år. När den externa strömförsörjningen är frånkopplad kan det inbyggda batteriet ge upp till 24 timmars drift.
Anslut via Ethernet, 4G eller Wi-Fi – eller para ihop den med en Starlink-terminal. Aktivera dubbel eller trippel nätverkssäkerhetskopiering och följ prioritetsordningen: Ethernet > 4G > Wi-Fi. Det rekommenderas att använda ett 4G SIM-kort med ett dataabonnemang på 10 GB/månad.
Varje NTRIP-konto motsvarar en enda användarterminal. Använd inte samma konto på flera terminaler samtidigt – förskjuten användning är tillåten. NTRIP-kontot kräver en prenumeration; förnyelse är ett måste för att fortsätta använda det efter att prenumerationen har löpt ut.
N10 kan anpassas till det lokala NTRIP-tjänstens koordinatsystem. Om inga speciella krav finns kommer FJDynamics som standard att använda ITRF2020 för att beräkna och ställa in basstationens koordinater.
Både N10 CORS-stationen och terminalen måste upprätthålla ett stabilt nätverk. När flera CORS-stationer erbjuder regional täckning kommer FLBS-plattformen automatiskt att byta terminal till närmaste station (utan att användaren är medveten om det).
Välj lämplig åtkomstpunkt baserat på RTK-signalformatet som stöds av terminalen. N10 CORS-stationen tillhandahåller en universell åtkomstpunkt (RTCM), kompatibel med alla FJDynamics-produkter. För terminaler av andra märken rekommenderas det att bekräfta kompatibilitet med FAE i förväg.
