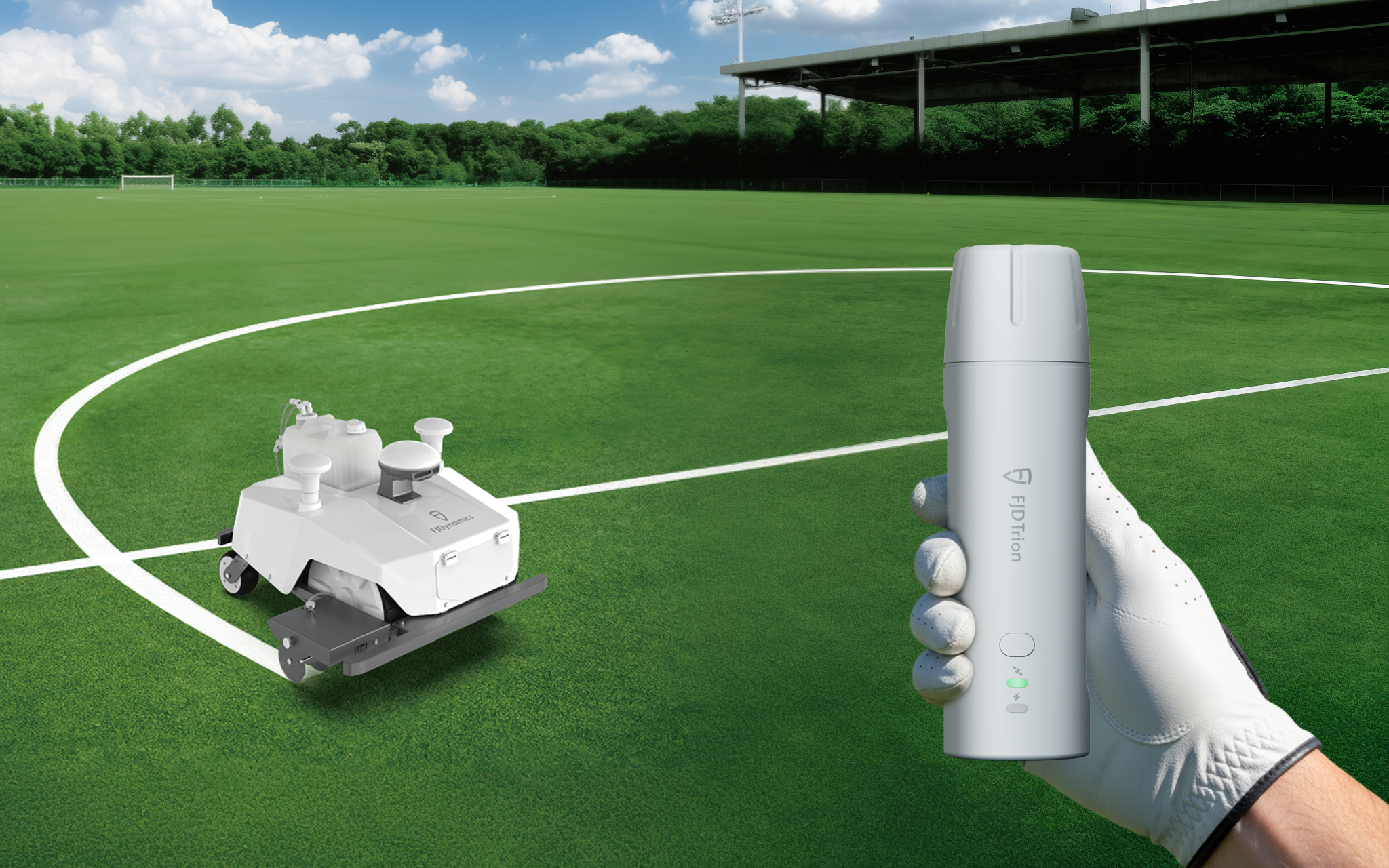

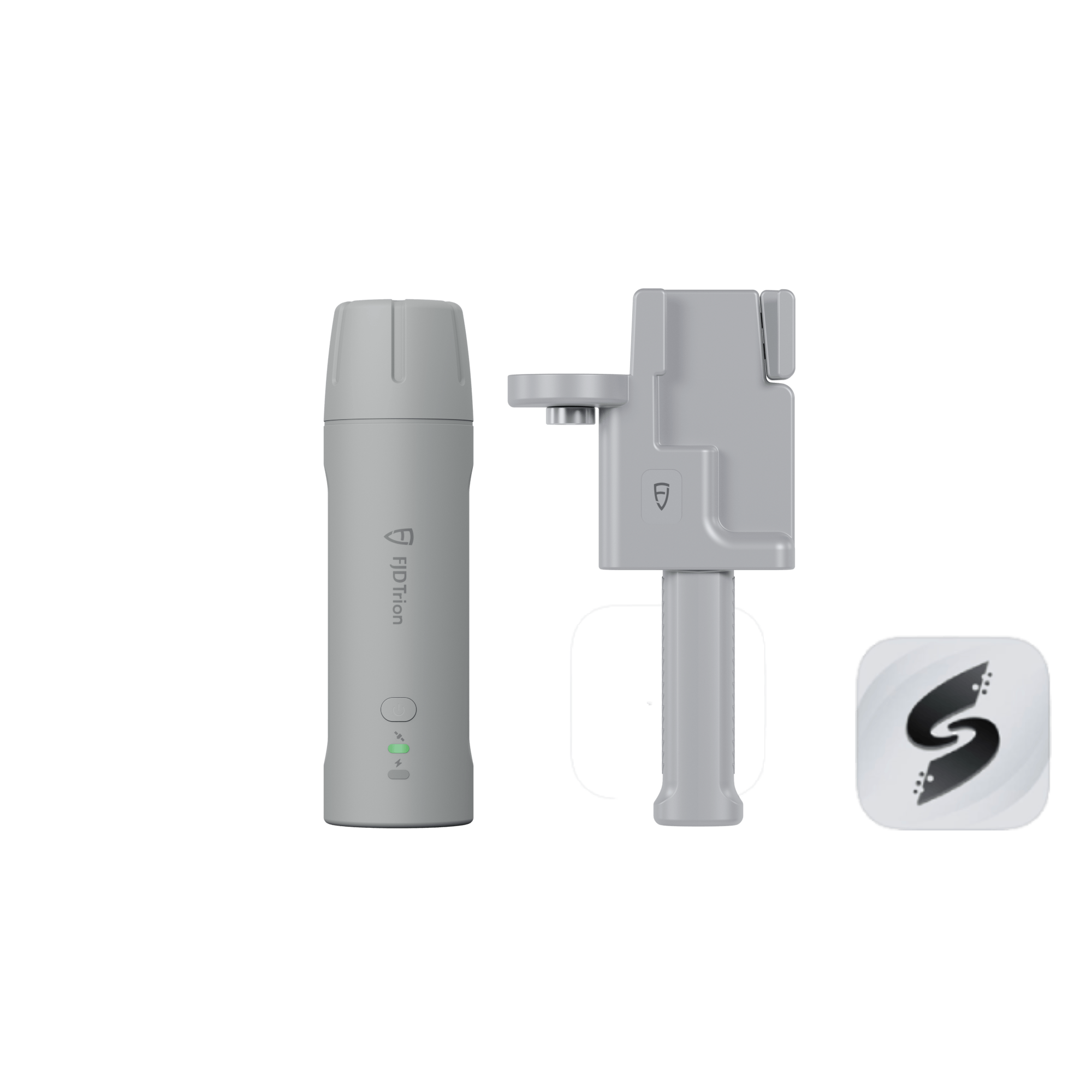

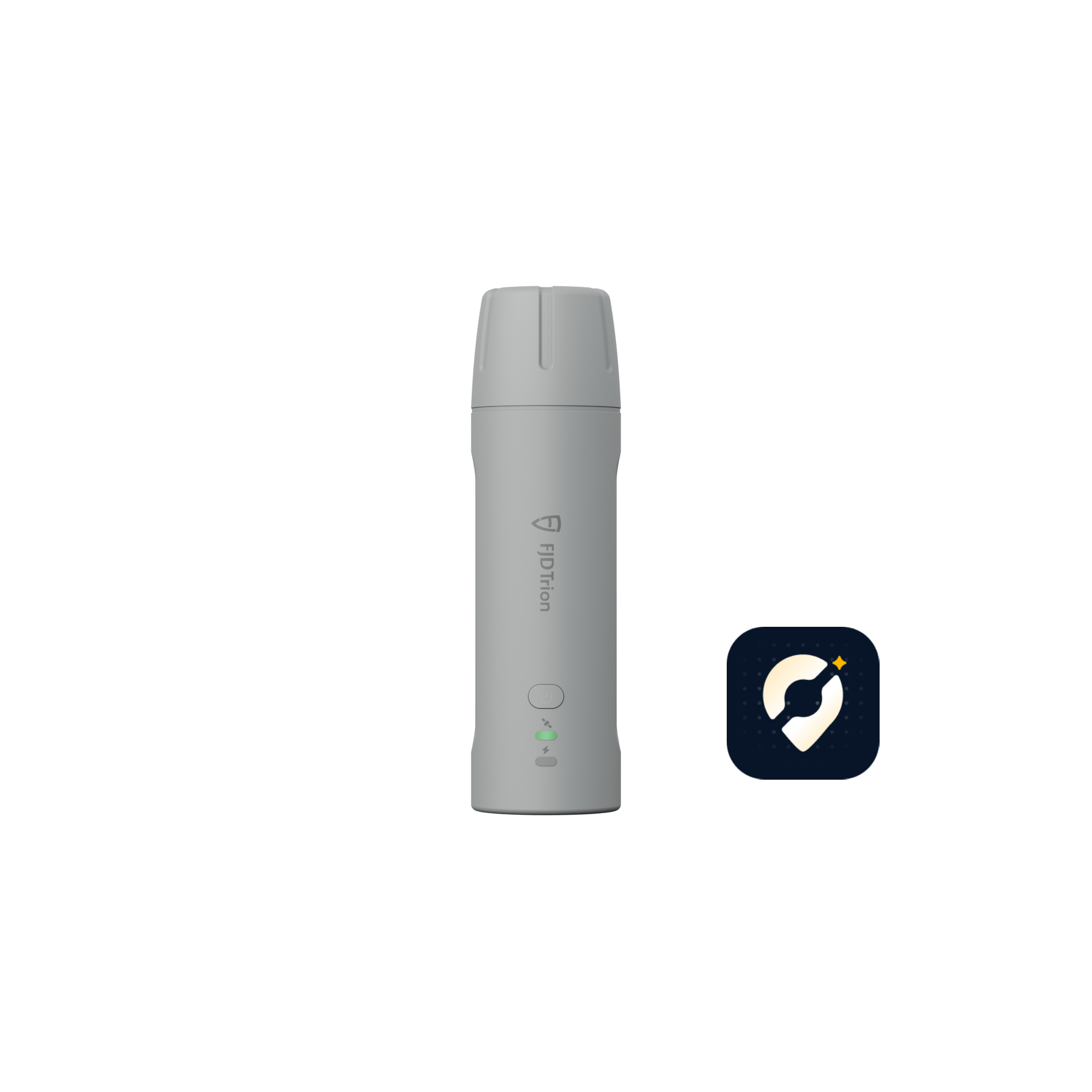

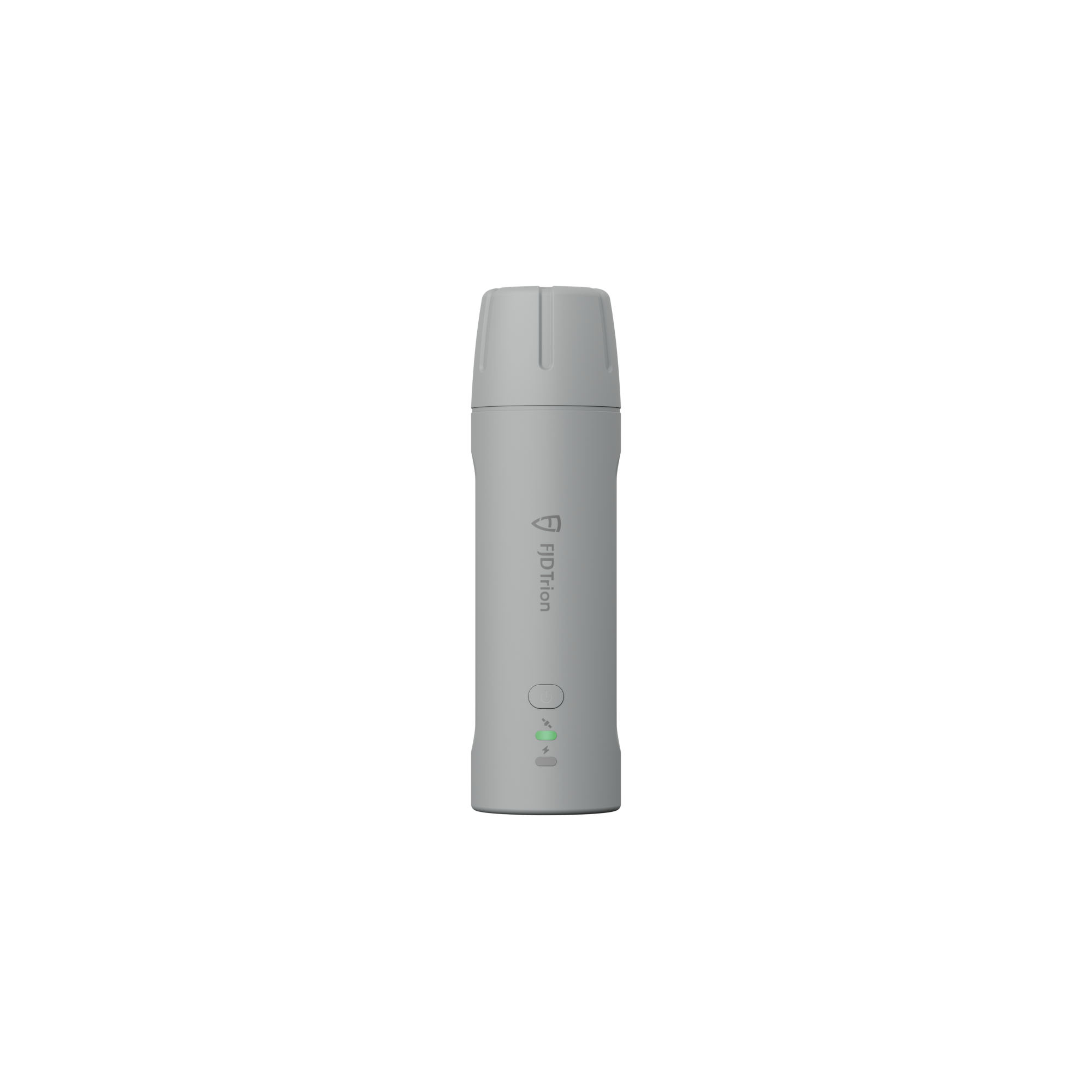

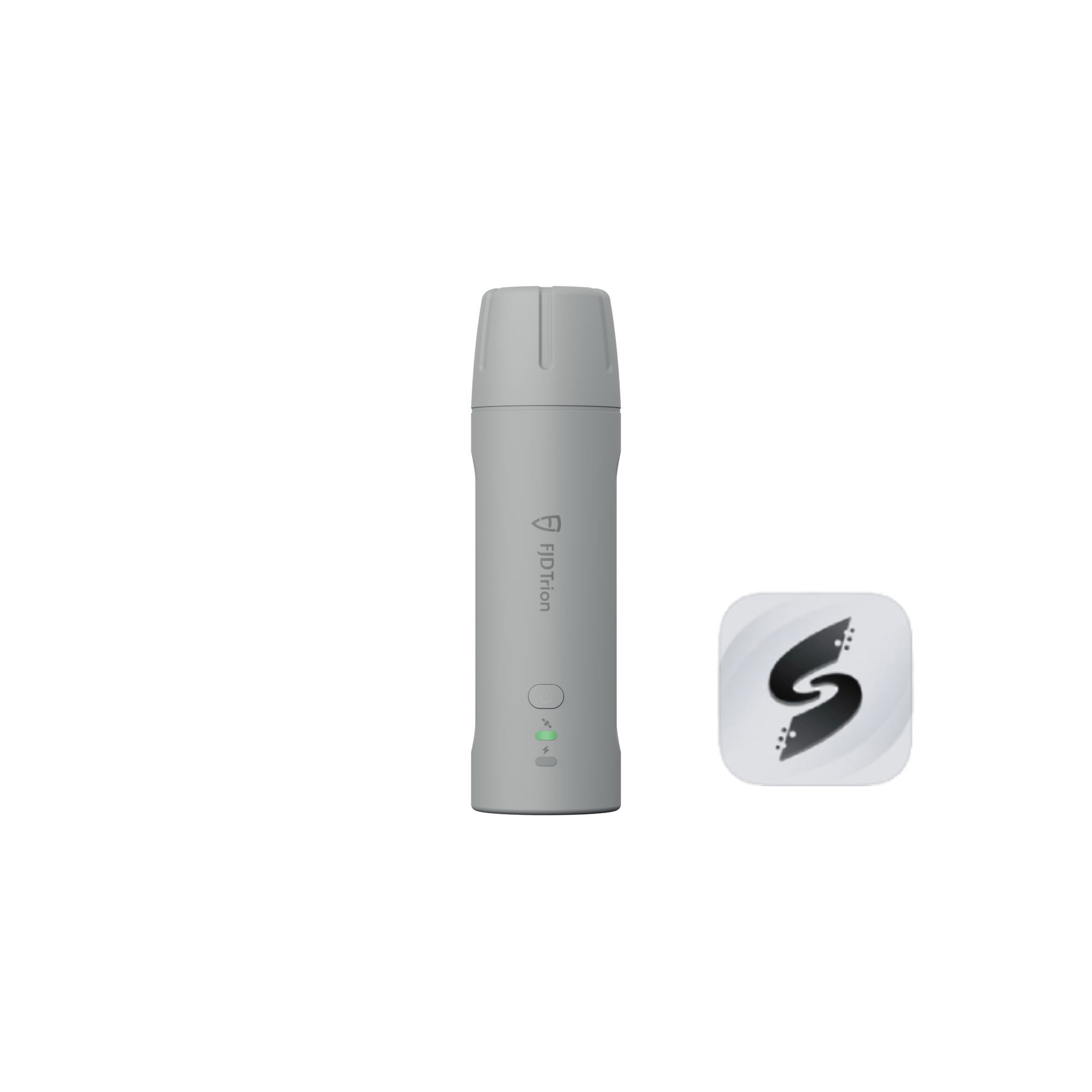

FJD Trion V4E Mini RTK Receiver
Small in Hand, Boundless on Land
Get it between -
Liten i handen, gränslös på land
FJD Trion V4E Mini RTK-mottagaren bryter gränserna för traditionella GNSS-mottagare med handhållen bekvämlighet och bärbar precision. Med en vikt på endast 320 g levererar V4E positionering på centimeternivå utan centreringsstänger, vilket gör den perfekt för individer, team och yrkesverksamma på språng. Lätt att använda och budgetvänlig, kan den omedelbart frigöra kraften i högprecisionsmätning.

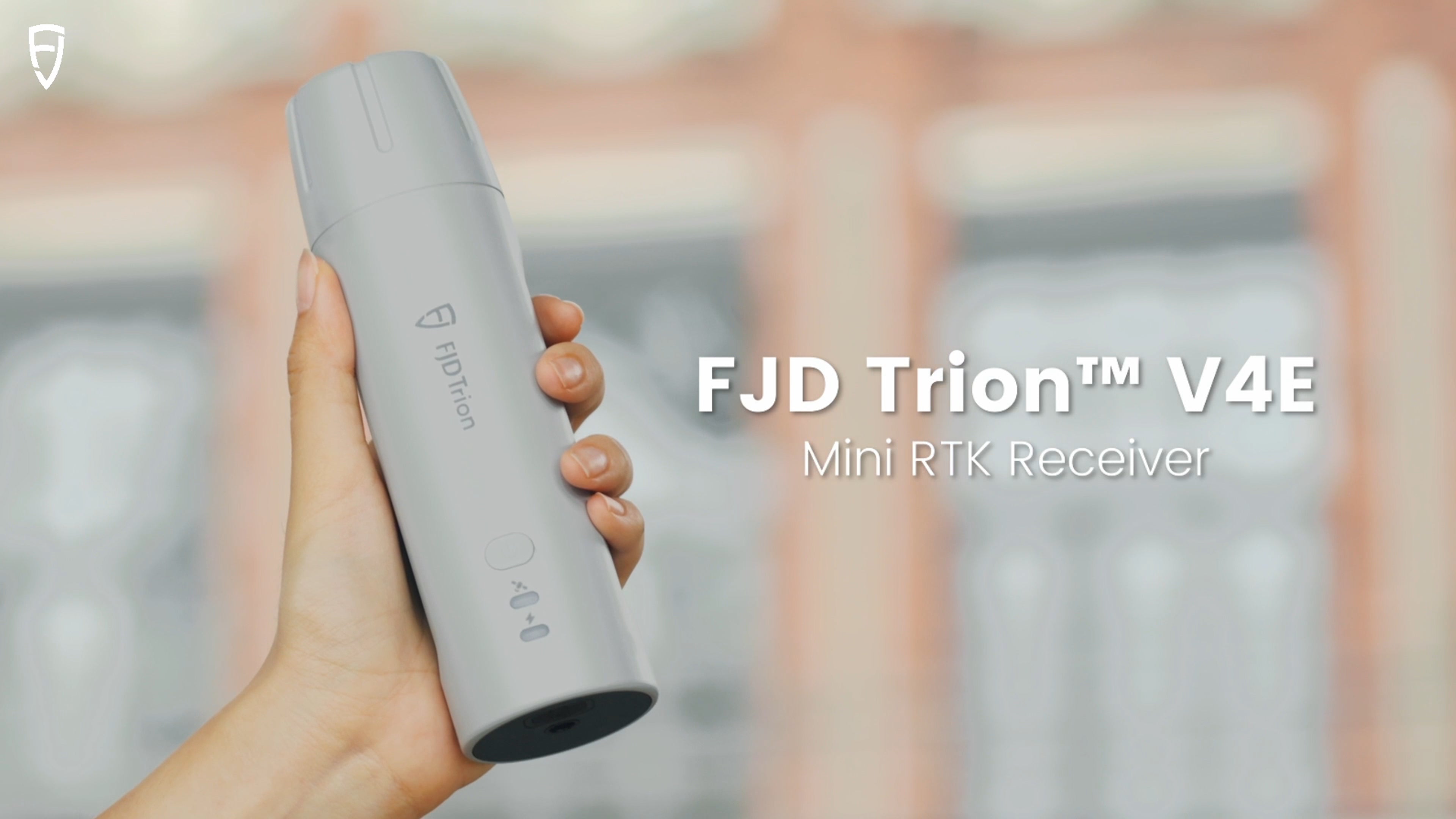

Video
Huvuddrag
Globala konstellationer
Stöder 1408 kanaler
H≤0,8 cm+1 ppm
V≤1,5 cm+1 ppm

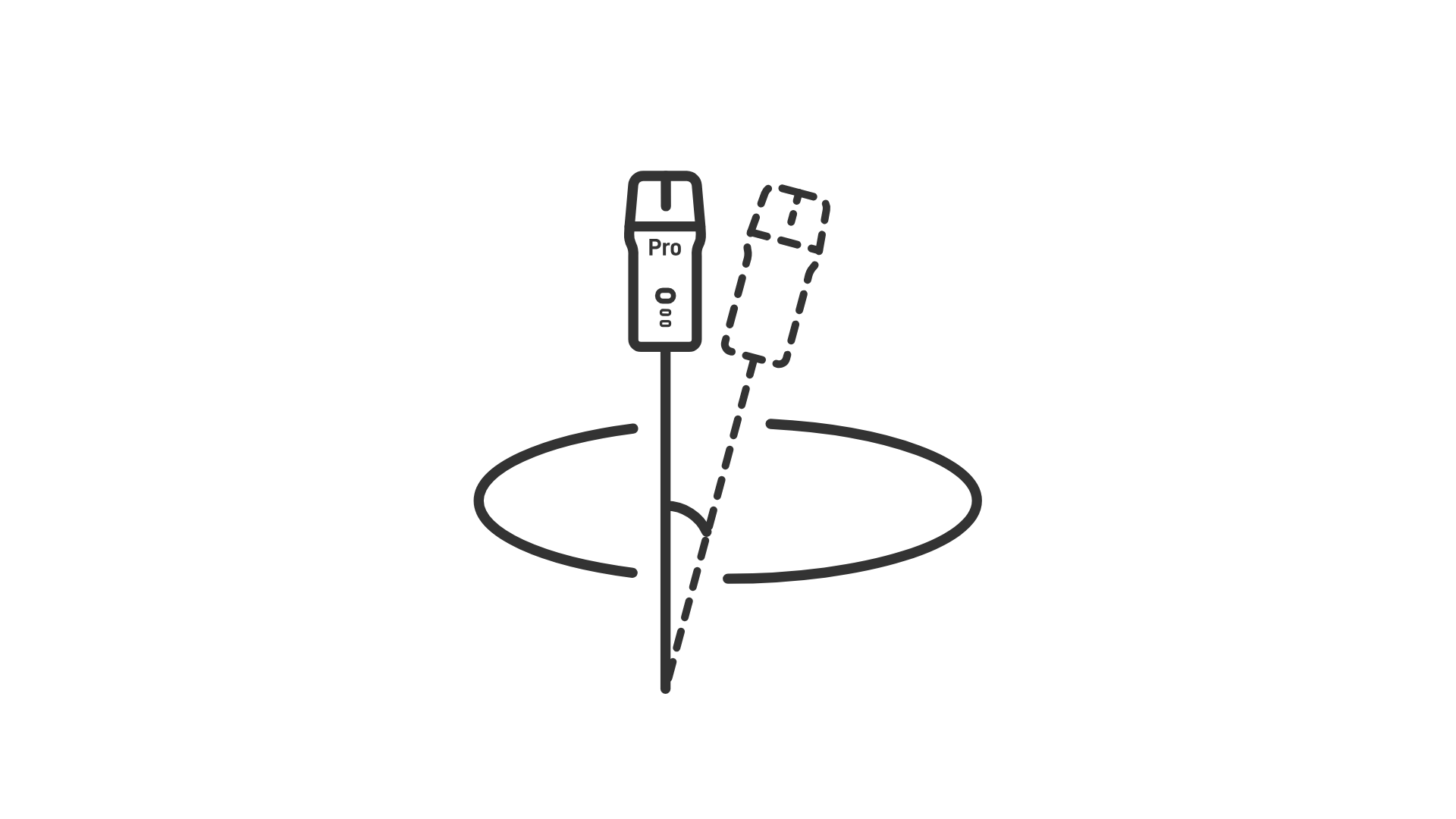

Inbyggd IMU
Max 30° lutningsmätning
Lasermätning
Noggrannhet @3m≤3cm
Starttid
Kall: ≤30s, Varm: ≤5s, RTK-initiering: 5s
Fickformat
Endast 320 g
Viktiga fördelar

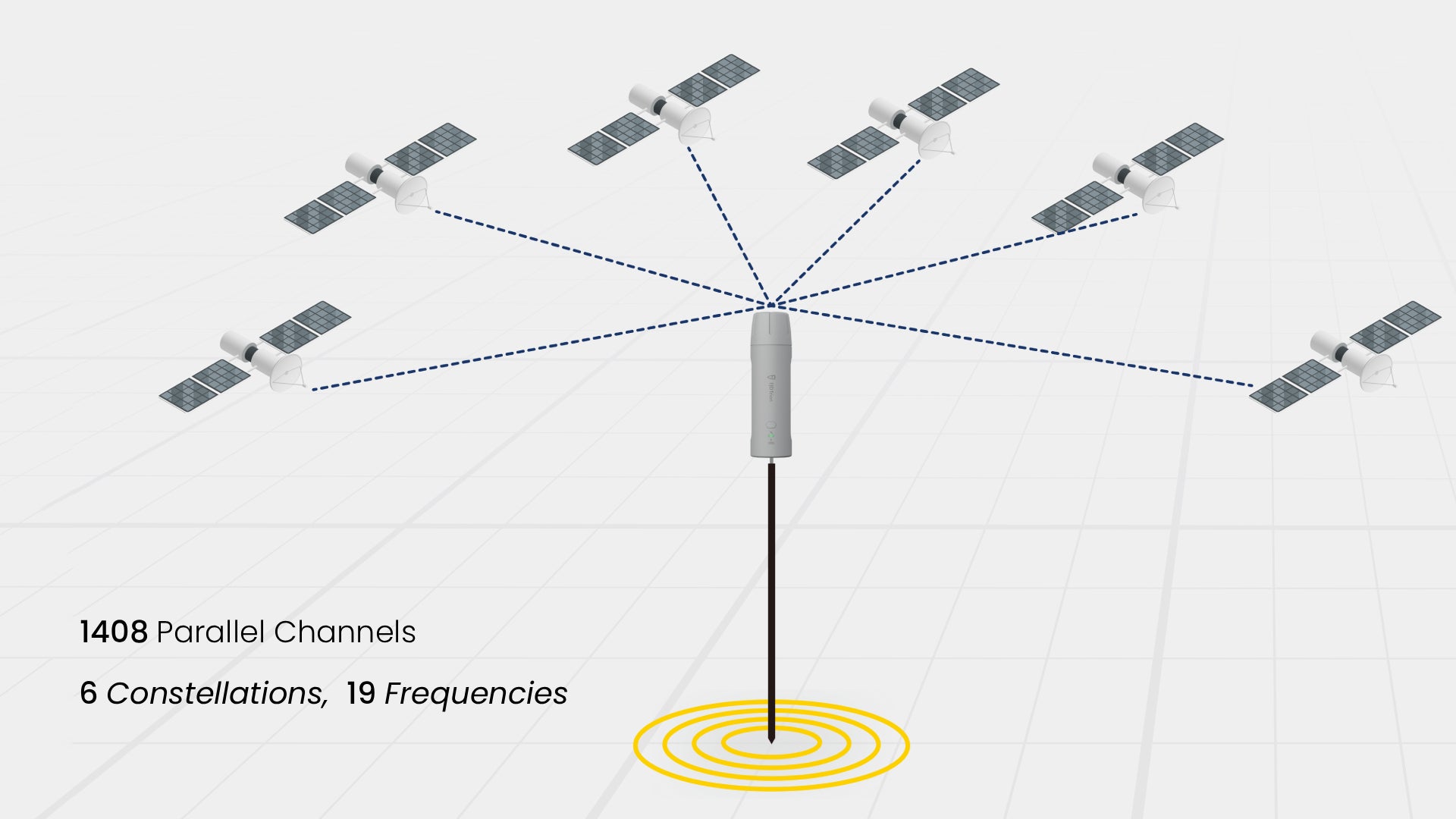

Liten storlek, stor kraft
Leverera centimeternivånoggrannhet med ±1,5 cm statisk precision. Den stöder 1408 kanaler och täcker alla GNSS-konstellationer, inklusive GPS, BDS, GLONASS, Galileo, QZSS och SBAS. Med en vikt på endast 320 g erbjuder V4E bred kompatibilitet med populära korrigeringstjänster och stöder NTRIP-anslutning med RTCM 2.3, RTCM 3.x och CMR.
Ingen stolpe, inga problem

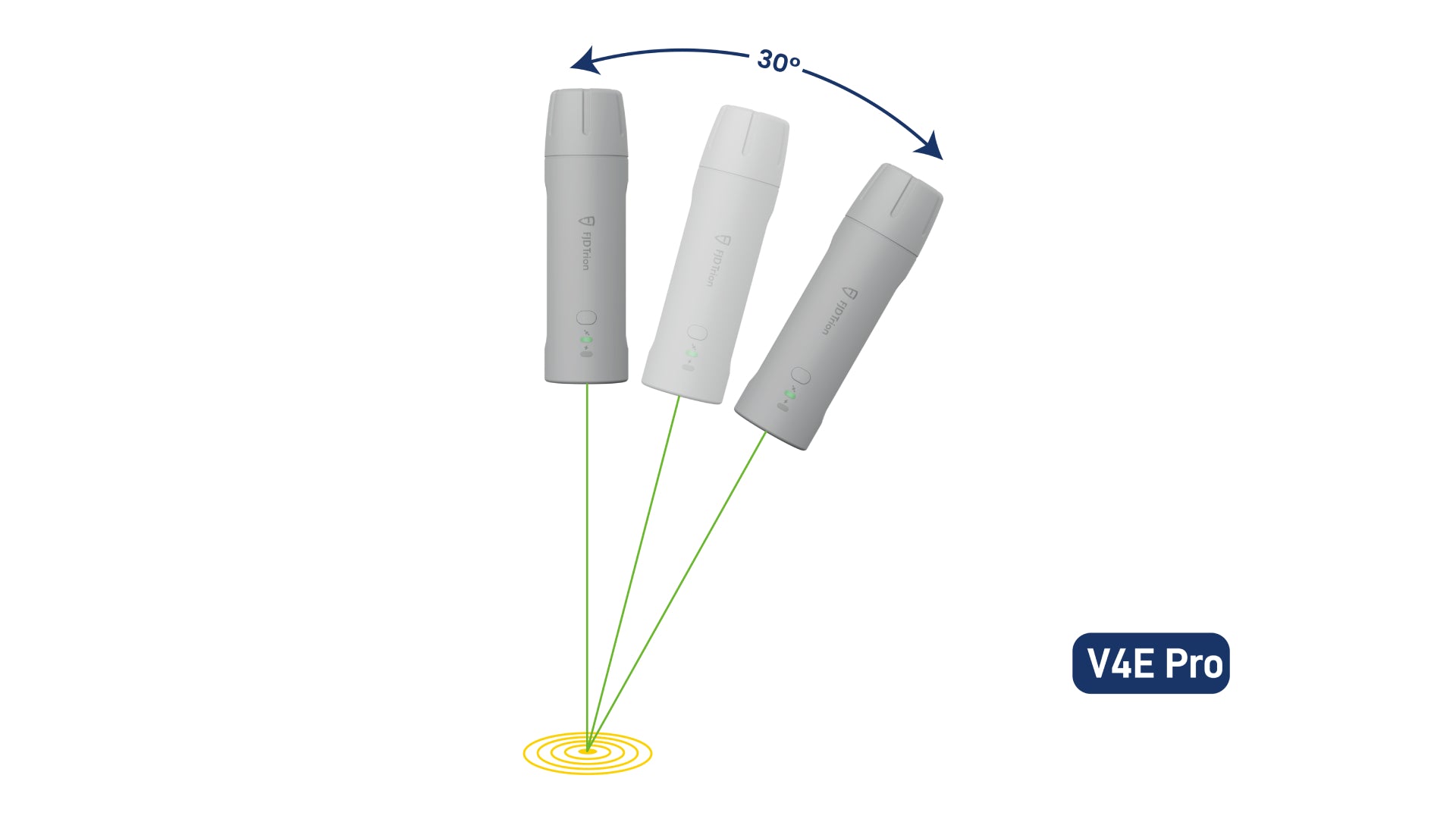

Kompensera för lutningsvinklar upp till 30° (PRO-versionen) med en inbyggd IMU, så att du inte behöver hålla den helt rak. Detta ger dig ≤3 cm noggrannhet på 3 m avstånd utan nivelleringsstång. Dess inbyggda LiDAR-avståndsmätare i PRO-versionen uppnår också ±3 mm precision på 10 m avstånd för exakt punktinriktning.

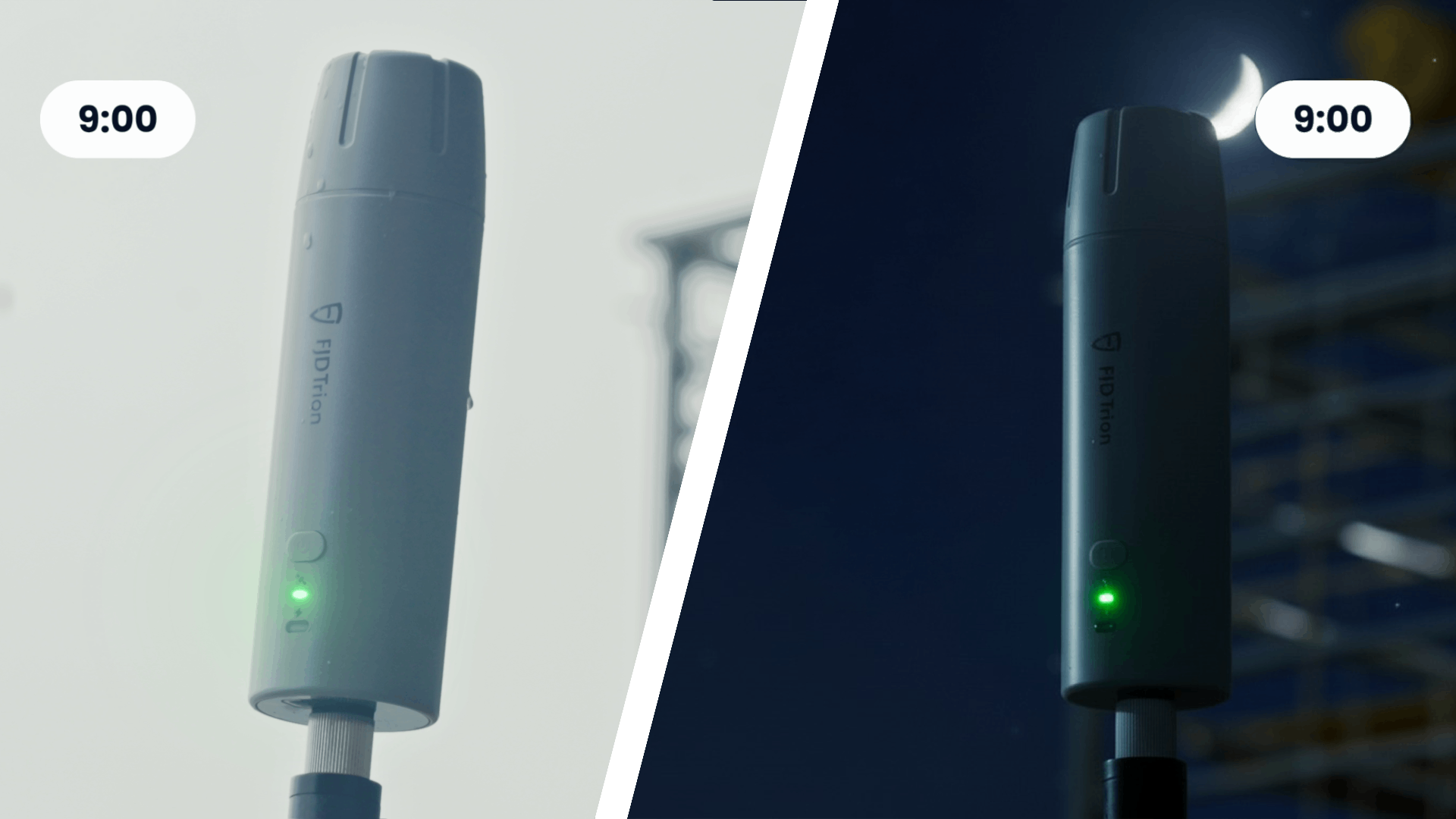

Robust byggd för effektivitet hela dagen
Håll strömmen uppe hela arbetsdagen. Den kan köras i över 12 timmar och tar mindre än 3 timmar att ladda. Du kan till och med hålla V4E igång medan du laddar den med en powerbank, så att ditt arbete aldrig avbryts.
Skyddad. Hållbar. Pålitlig.

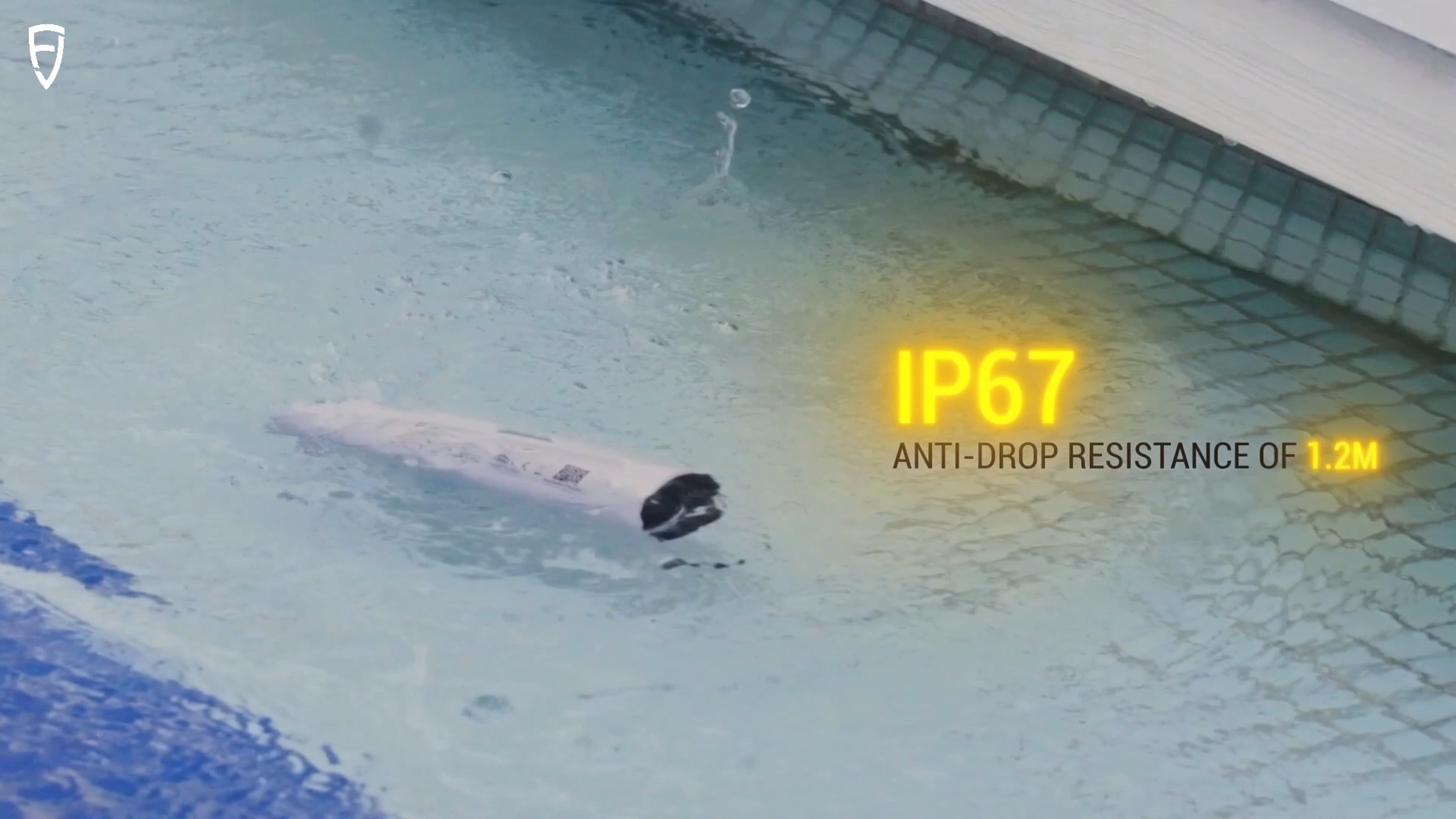

Med IP67-klassat skydd mot vatten och damm, och falltålighet på 1,2 meter, är V4E byggd för att klara tuffa miljöer. Den fortsätter att fungera tillförlitligt även när den utsätts för damm eller oavsiktliga fall, vilket säkerställer konsekvent noggrannhet för dina utomhusprojekt.
ENKLARE TILLGÅNG TILL FJD TECH EKOSYSTEM
Få snabb åtkomst till FJD:s ekosystem för ett smidigt arbetsflöde från fält till maskin. GNSS-datan du samlar in med V4E på fältet kan användas direkt av FJD:s autostyrningssystem för jordbruk, robotgräsklippare och andra smarta enheter för automatiserade uppgifter. Du behöver inte konvertera data, vilket gör att du kan arbeta snabbare och minska misstag.
* Utöver FJD-ekosystemet stöder dess öppna design även anpassning för att passa dina unika behov.
Effektiv utsättning och smidig samordning

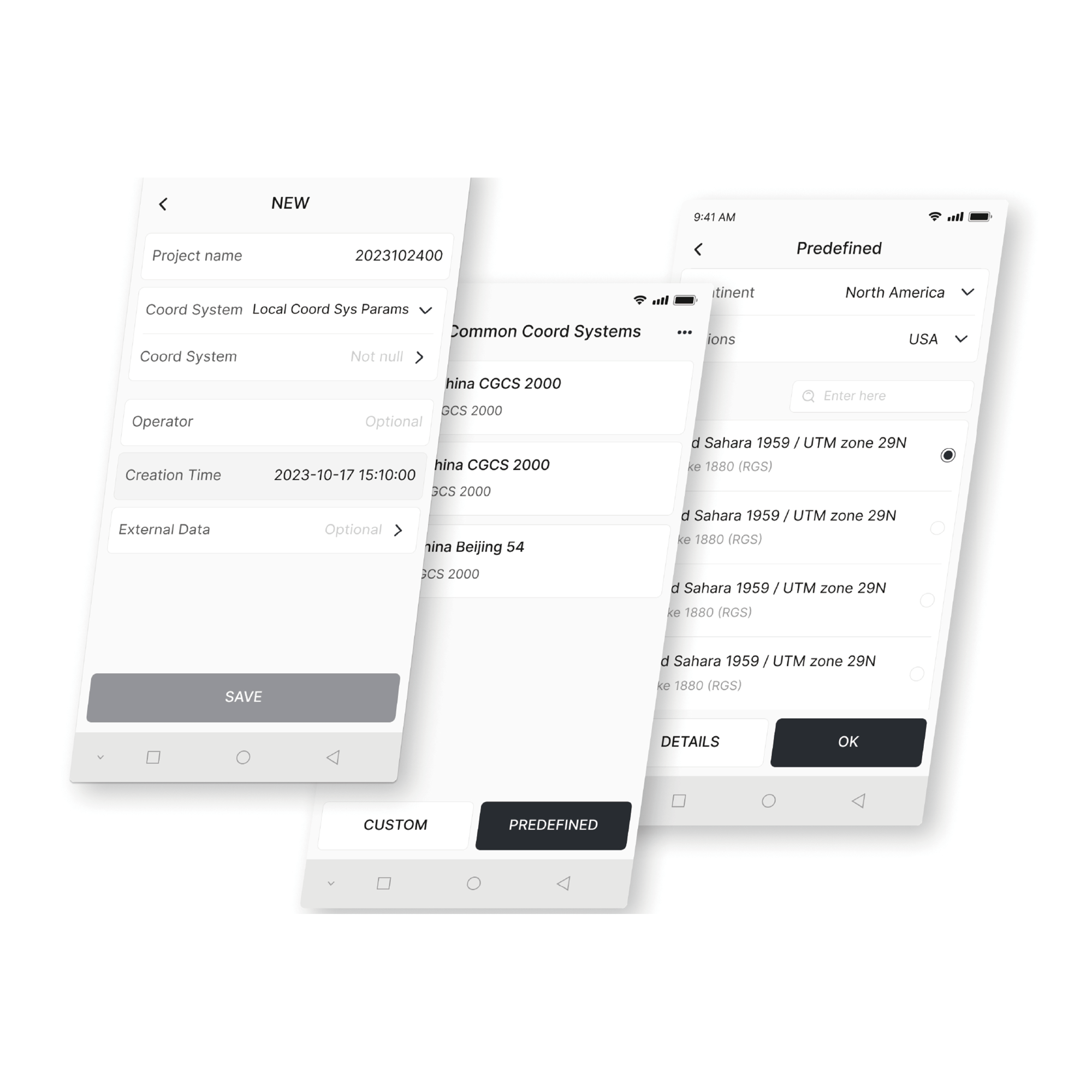

Coordinate Transformation
Create various plane and elevation models with over 8,000 coordinate systems, 70 ellipsoids, and 30 projections. You can also handle geoid corrections to meet your regional needs.

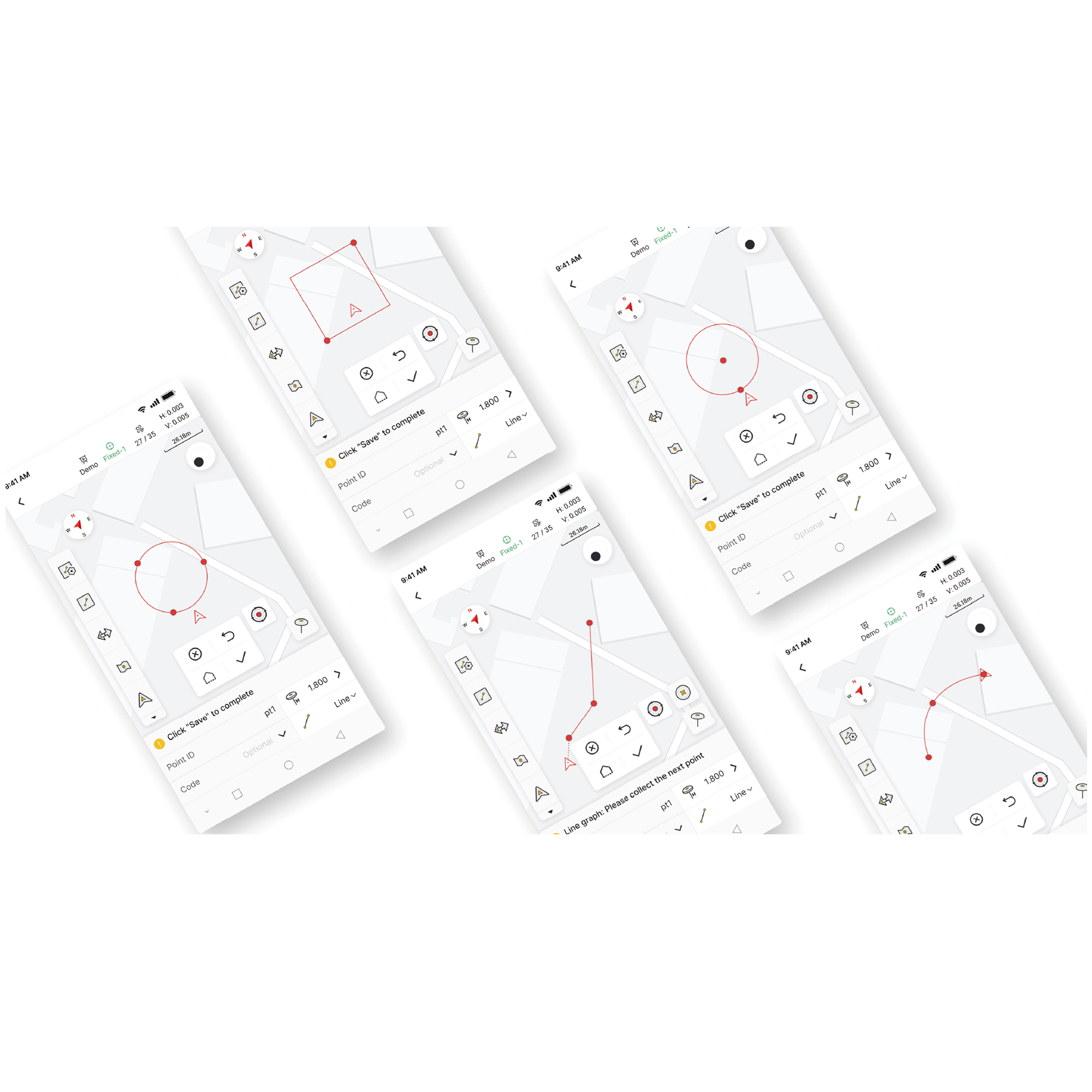

Measure & Draw
Get accurate positioning data and measure/draw 10 common shapes (including polylines, circles, and rectangles). You can also make code-based measurements with clear graphic categories to speed up post-survey mapping.
Efficient Staking & Smooth Coordination

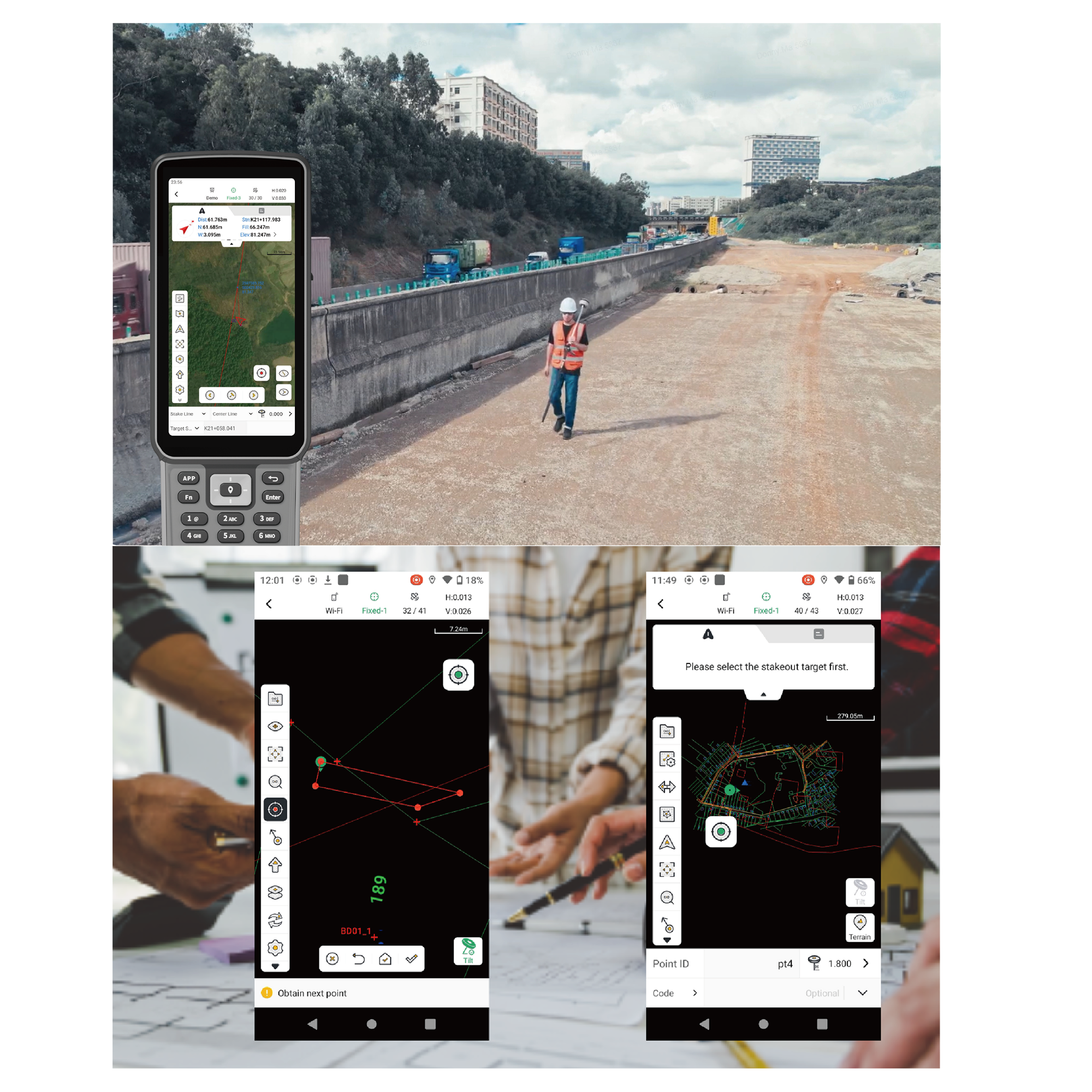

After you process data in the Survey App, you can add custom labels and quickly export it into common CAD files for fast field staking. You can also use the app to view road details like station equations, alignments, cross-sections, and slopes. Once you've confirmed the staking information is correct, you can export it as a LandXML road file for fast sharing and smooth coordination.
Adaptable for Global Use

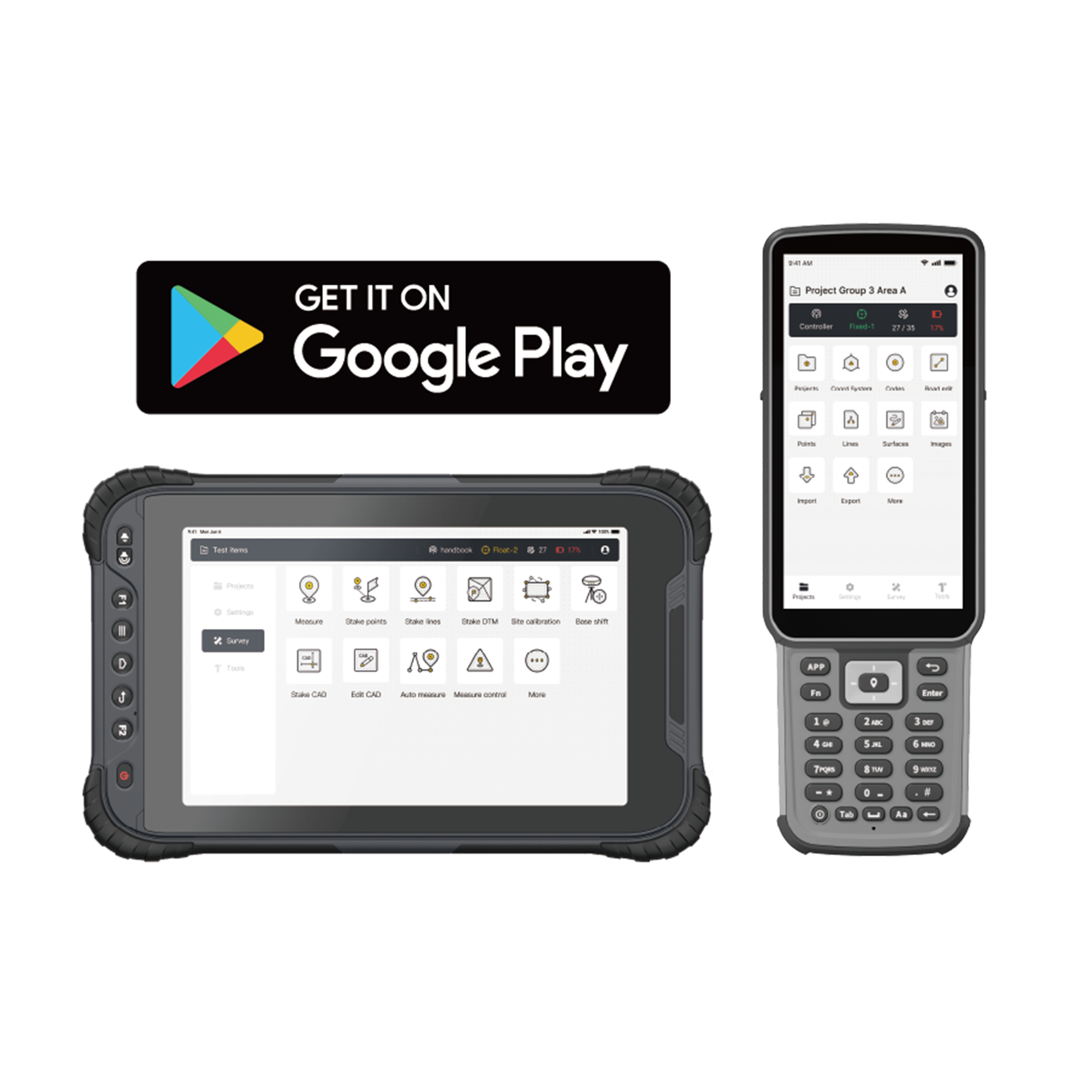

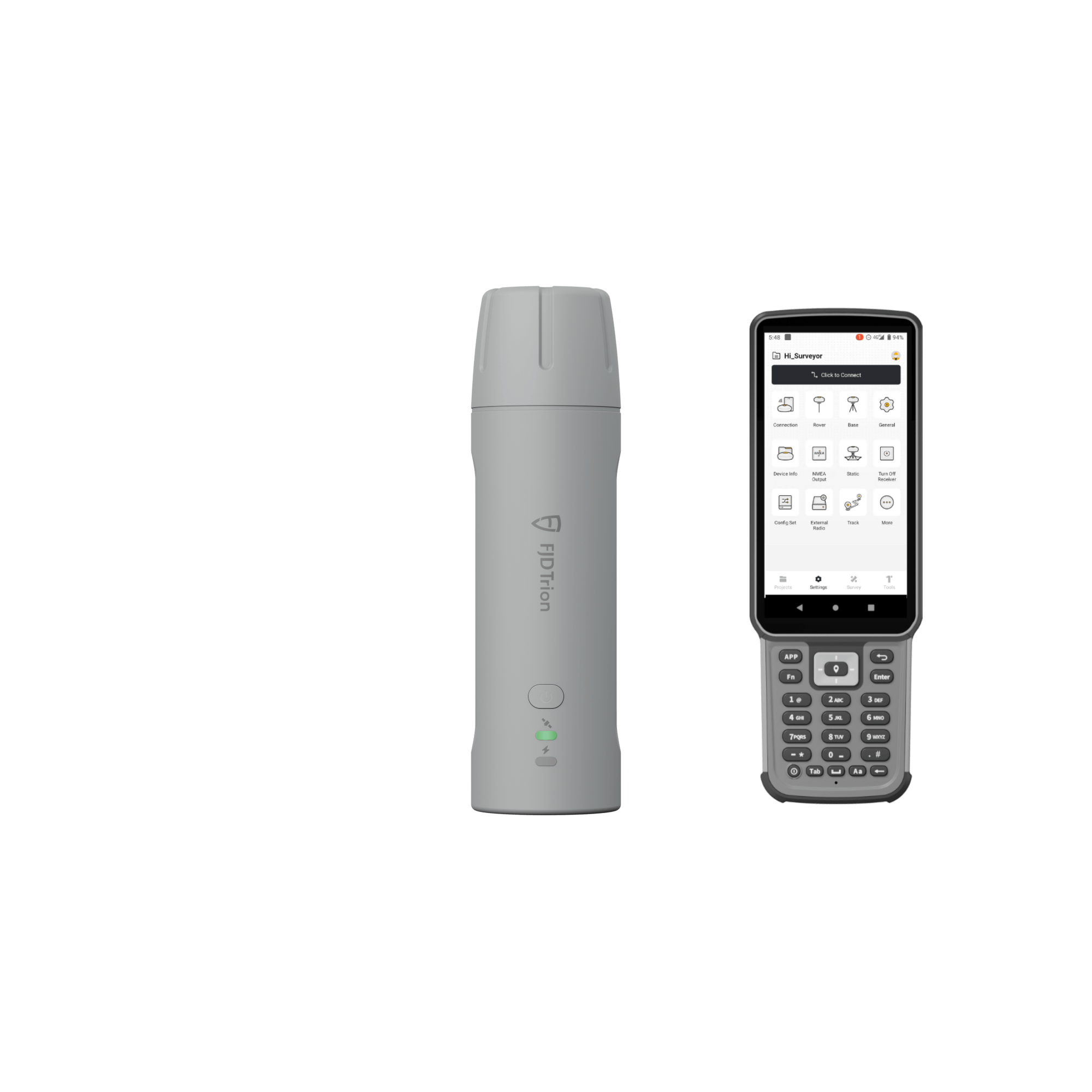

By supporting 16 languages, the Trion Survey App lets you process terrain data collected from V4E in your preferred language. Plus, you can freely switch between landscape and portrait modes for better data display and viewing on the 8-inch UA80 and 10-inch D10. This simplifies your workflow from field to processing, quickly getting your data ready for the next project.
Tillämpningsscenarior
Topografisk undersökning
Bygg och BIM
Allmänna arbeten och infrastruktur
Vägmätning

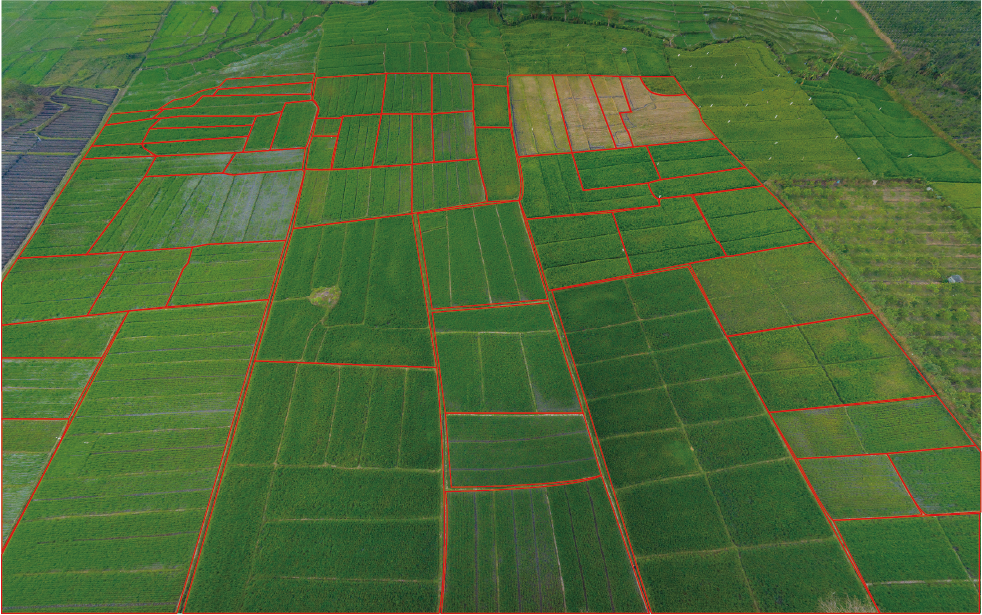

Skogsbruk och jordbruk

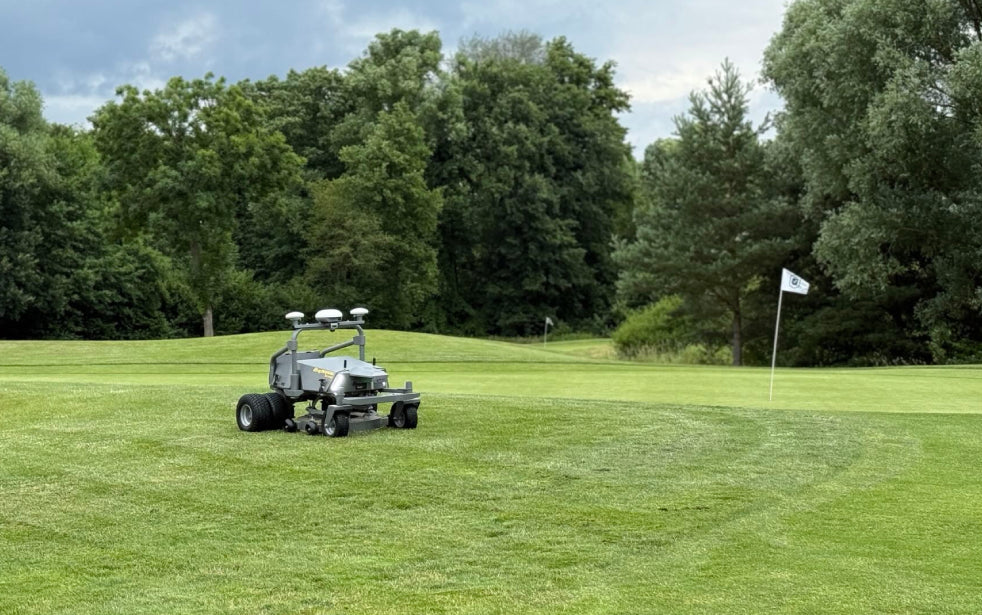

Snabb robotintegration
Specifikationer
GNSS
1408 kanaler
L1C/A, L2P, L5
G1, G2
B1I, B2I, B3I, B1C, B2a, B2b*
L1, L2C, L5
L1C/A
Precision och tillförlitlighet
≤1s
Kallstart ≤30s; Varmstart ≤5s
<99,9%
- Mätning och positionering:
- 1Hz, 2Hz, 5Hz, 10Hz, 15Hz, 20Hz
H≤1,5 m, V≤2,5 m
H≤0,4 m, V≤0,8 m
- H≤0,8 cm+1 ppm,
- V≤1,5 cm+1 ppm
20 ns
0,03 m/s
- 3D-fel vid 3m avståndsmätning ≤3cm
- (lutningsvinkel ≤30°) (V4E Pro)
Elektriska och gränssnittsparametrar
5V/2A
≤ 1,5W
USB 2.0 Typ-C
≤3 timmar
Fysiska egenskaper
PC+ABS
182x53x53 mm
1/4-gängat internt gränssnitt
På/Av
Fast demontering och laddning
IP67
-20℃ till 60℃
0℃ till 45℃
